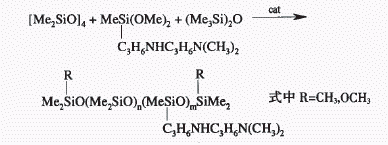

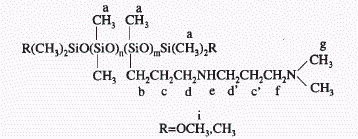

通用型氨基硅油如R-氨乙基一，一氨丙基聚二甲基硅氧烷(ASO-1)能改善织物手感，赋予织物柔软、滑爽、弹挺、抗皱、抗静电等性能，且无毒无污染，对人体和环境友好，在纺织印染工业得到了广泛的应用.但也存在一些问题[1,2]，如氨烃基中伯氨基在光、热作用下极易被氧化，且，位置上仲氨基具有协同加速伯氨基氧化分解的作用，促使形成发色团，导致整理织物泛黄等.若增加侧链伯、仲氨基之间的距离或将伯氨基转化成其他官能团，阻断其光、热自由基氧化过程，使之不能产生发色团，就可减少氨基硅油的泛黄性.本实验设计合成了一种新型的氨基硅油N,N一二甲基一，-氨丙基一卜氨丙基聚二甲基硅氧烷 (ASO-121)，并对其应用性能进行了研究.基本反应式如下:1实验1.1原料与仪器织物:斜纹厚棉布474x235根/10cm;药品:八甲基环四硅氧烷(D,，江西星火化工厂),N,N一二甲基一，一氨丙基一，一氨丙基甲基二甲氧基硅烷(KH-Si-121，杭州大地化工有限公司)、六甲基二硅氧烷(MM，上海华润化工有限公司)，均为工业品;催化剂硅醇钾咱制).仪器:VECTOR-22型红外光谱(IR)仪(德国布鲁克公司),INOVA-400型核磁共振仪庆国Varian公司)，·DC- RRY100(〕型电脑测控柔软度仪(四川省长江造纸仪器厂),YQ-Z-48B型荧光白度仪(杭州轻通仪器开发公司),KES-F型风格仪.1.2ASO-121的合成在装有搅拌器、温度计和回流冷凝管的250mL三口瓶中，依次加人60gD4,0.1g硅醇钾、计量KH-Si-121及MM,混匀.搅拌下加热至110120℃并且保温反应数小时，在120-125'C,42kPa减压下脱低沸物30min，再高温平衡2h.然后于 120'C,78kPa真空脱低沸物10min.将产物冷却至室温，得透明状粘稠液体，即ASO-121.1.3ASO-121的应

用将10gASO- 121用酸中和至pH约为7，加3g混合脂肪醇聚氧乙烯醚非离子表面活性剂，搅拌混合均匀，加水乳化制成固体质量分数为30%的硅乳.取1份硅乳用100 份水进行稀释，配成整理用工作浴液.将棉织物在实验室小型轧车上用一浸一轧工艺进行整理，轧余率约70%,红外线干燥,180℃定形30s.柔软整理后的布样，室温放置约20d，在(20士2)9C、相对湿度为(65士2)%条件下调节24h,进行性能测试.
