1．6性能测试弹性回复角：按国家标准GB 3819—83的垂直法测定整理前后织物的回复角，每种试样测4经4纬；游离甲醛量：按国家标准GB／T 2912．1—1998测定；织物白度：在国产数字白度仪DBSD一1上直接测定；撕破强力：按国家标准GB 3919—83测定．
2结果与分析
2．1整理剂的选择
保护剂KS一$950是高密度乙烯共聚物乳液，主要用于涤棉、涤卡、中长纤维等织物的平滑抗皱整理，可增强织物弹性，提高褶皱回复角，能有效防止纤维高温湿热处理时引起的强力下降、脆损，提高织物的断裂强力的保强率．为了改善织物的手感需要，可在整理液中加柔软剂，柔软剂的润滑作用，减少应力集中现象，帮助提高面料的柔软性、滑爽性、弹性．柔软剂KS一$840是非硅类的柔软剂，柔软效果好，KS一$810为有机硅类柔软整理剂，加入整理液中与KS一$840协
同作用，可使织物获得良好的柔软性、滑爽性．
2．2 pH值

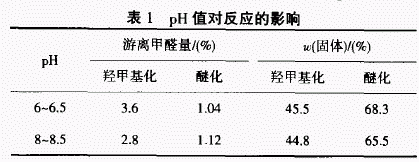

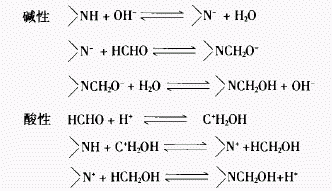

从表1可以看出，在碱性条件下树脂中游离甲醛量较酸l生条件下低，故羟甲基化反应的pH值为8～8．5．而醚化反应，酸性介质较碱性介质有利．即pH 6-6．5．
2.3醚化树脂整理织物的效果及甲醛释放量

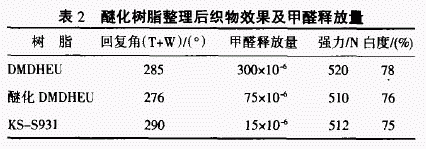

从表2看出，醚化树脂整理织物的释放甲醛量比DMDHEU低，其原因是DMDHEU与纤维素形成的交联易发生反应：即当脲环的4，5位为羟基时，易发生羟基的转位反应，形成与纤维交联的乙内酰脲．其结构的不对称性引起交联键水解，从而释放甲醛．当4，5位上的羟基被乙氧基取代后，转位反应被阻止，相应地提高了交联键的水解稳定性，降低了甲醛释放量．
另外，采用自制的醚化树脂KS一$931比醚化DMD—H
