1前言涤纶织物具有强度高、耐磨性好、回弹性佳、成本低等特点，因此涤纶在纺织品中占有相当大的比重。但是涤纶纤维属于疏水性纤维，涤纶织物的吸湿性差，穿着舒适性不好，易产生静电，给服装加工和穿着服用带来了许多不便。为改善其吸湿性和抗静电性，通常采用将抗静电整理剂涂覆到织物上的方法，使织物的吸湿性提高，静电荷的逸散速度加快，从而改善其抗静电性能。聚醚酯型抗静电整理剂是涤纶用抗静电剂，由于其在化学结构上具有与涤纶相同的聚酯段，在整理过程中可以与涤纶发生共熔共晶作用，产生较强的作用力，因此作为外用抗静电整理剂，不仅可以得到较好的抗静电效果，而且可以使整理效果具有一定的耐久性。本文就合成的聚醚酯型抗静电剂PEE的应用工艺进行了研究，讨论了整理剂浓度、焙烘温度、焙烘时间和pH值等因素对抗静电整理效果的影响。2试验2．1主要试剂对苯二甲酸二甲酯(DMT)，CP，中国医药(集团)上海化学试剂公司；聚乙二醇 (PEG)，M：600，1000，2000，6000，10000，CP，中国医药(集团)上海化学试剂公司；乙二醇(EG)，AR，上海化学试剂四厂；三氧化二锑(Sb：O，)，cP，上海化学试剂总厂；碳酸钠(Na：CO，)，AR，上海虹光化工厂；醋酸(HAc)，AR，上海试剂四厂。2．2试样制备在三口烧瓶中加入对苯二甲酸二甲酯、乙二醇和催化剂，升温至180~C，此时有甲醇馏出，恒温反应3．5—4h；向反应体系加入聚乙二醇和催化剂Sb：O，，通人氦气并升温，在250—260~C下减压蒸馏1h左右，反应结束。2．3整理工艺织物在整理浴中两浸两轧(整理剂浓度1—5g，轧余率为70％)一预烘(100℃)一焙烘一水洗一烘干2．4织物静电性能的测试采用LFY一4B型织物感应静电测试仪在20℃\相对湿度65％的条件下，测定织物的静电半衰期。3结果与讨论3．1浓度的影响选取整

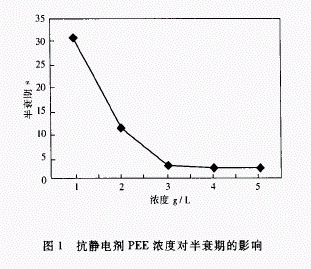

理剂的浓度为1g／L、2g／L、3g／L、4g／L、5g／L，在焙烘温度为170％，焙烘时间为60s，pH值为6的条件下，对涤纶织物进行整理，结果如图1所示。由图1知，整理过的织物静电半衰期随着整理剂的浓度增加而减小，但是当浓度大于3g／L，静电半衰期减小的幅度越来越小。一般生产考虑成本因素，整理剂的浓度控制在3g／L左右。
