涂料印花工艺简单、清洁、经济,常规的丙烯酸酯(PA) 乳液型涂料印花黏合剂存在手感较硬、色牢度不理想,轧染时粘轧辊等问题。市场上多数PA 型涂料印花黏合剂中含有一定量的N-羟甲基丙烯酰胺(NMA) 交联单体,印花织物在焙烘和储存过程中会释放甲醛,使产品出口受到限制[1] ,因此,对常规PA 型乳液进行改性已经成为纺织行业的热点之一[2 - 3] 。本文采用钴60-γ辐射法聚合工艺,合成出含有活性酮羰基的PA 乳液,再合成出醛酰肼基聚氨酯(PU) 乳液。将二者混合,制备出酮肼交联型丙烯酸酯-聚氨酯( PUA) 复合乳液,可用于涂料印花黏合剂。与常规PA 型涂料印花黏合剂相比,本文制备的酮肼交联型PUA 复合乳液具有以下优点:1) 辐射法生产的PUA 乳液解决了透网率低、易塞网的问题,并在印花生产中可以不再使用溶剂油(改善织物手感) ,避免生产中易燃易爆的危险性和环境污染。2) 采用酮肼交联固化机制,常温下即可固化交联,无须焙烘,节约能源。3) 黏合剂本身不释放甲醛且不含有APEO ,其环保性能符合生态纺织品要求。4) 印花织物手感柔软,耐刷洗色牢度和耐摩擦色牢度较好,不发黏。1 实验部分1. 1 材　料甲基丙烯酸甲酯(MMA) 、丙烯酸丁酯(BA) 、丙烯酸(AA) ,均为工业品,北京东方化工厂生产;双丙酮丙烯酰胺(DAAM) ,分析纯,上海化学试剂厂生产;己二酰肼(ADH) ,分析纯,天津化学试剂六厂生产;平平加O ,工业级,浙江金华第二制药厂生产;聚酯二元醇,实验室自制;异氟尔酮二异氰酸酯( IPDI) ,工业品,德国拜耳公司生产;二羟甲基丙酸(DMPA) ,工业品, 瑞典Perstorp 公司生产; 一缩二乙二醇(DEG) 、丙酮(AT) 、工业品;三乙胺(TEA) ,化学纯,北京益利精细化学品公司生产;去离子水,自制。钴源(60Co2γ射线辐射

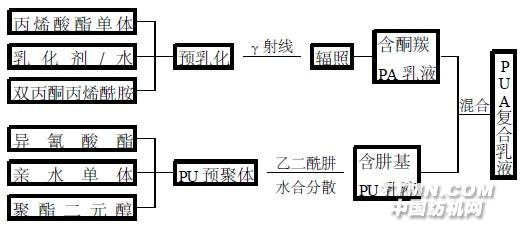

源) ,约7、4 ×10的14次方Bq。1. 2 合成工艺1. 2. 1 含有活性酮羰基PA 乳液的制备将丙烯酸酯混合单体和平平加O ,按比例搅拌制成预乳液,投入辐照罐内搅拌,按辐照剂量要求将辐照罐置于辐照场内一定位置, 通氮气5 min ,除去预乳液中的氧,升钴源辐射引发,辐射剂量2、0 kGy ,辐照时间约60 min ,即制备出含有活性酮羰基的PA 乳液。1. 2. 2 肼基封端PU乳液的制备首先合成端基为异氰酸酯基团,分子链含亲水基团的PU 预聚体,再将PU 预聚体中和制备出PU离聚体,在水合分散的同时加入适量的ADH 单体,制备出含肼基的PU 乳液[4 - 5 ] 。1. 2. 3 酮肼交联型PUA 复合乳液的制备取已制备的含有活性酮羰基的PA 乳液和肼基封端的PU 乳液按照一定的酮肼基物质的量比混合均匀,调节pH 值至7～7、5 ,即制备出稳定的酮肼交联型PUA 复合乳液。工艺路线如下:1. 2. 4 酮肼交联型PUA 涂料印花黏合剂的制备根据织物的种类及性能要求, 将酮肼交联型PUA 复合乳液添加各种相应助剂,并调节pH 值和黏度至合适值,即制备出酮肼交联型PUA 涂料印花黏合剂。1. 3 PUA 乳液及成膜物的测试与表征
