作者：郭振良,孙言志,郭相坤(烟台师范学院化学系,山东烟台264025) 作者简介:郭振良(1965—),男,讲师,硕士,主要从事精细化学品、印染助剂的研究.

直接染料和酸性染料仅靠范德华力、氢键与纤维结合,并且它们的分子结构中存在磺酸基、羧基等亲水基团,导致其湿处理牢度较差;活性染料分子中的反应性基团易与纤维以共价键结合,一般牢度较好[1—3].但当活性染料分子较小时不易染中、深色;若用分子量较大的双活性基染料染中、深色时,可能有一部分没有形成共价结合,在碱性条件下,有些活性基与纤维间所形成的化学键易水解,造成湿处理牢度较低;硫化染料染深色时,其湿处理牢度也存在着这一缺陷.本文所合成的无甲醛固色剂YSZ既含有活性基团,能与纤维上的极性基团,如OH、NH等以共价键结合,又带有正电荷,易与染料分子的阴离子以离子键结合,同时其本身也可交联成大分子网状不溶性薄膜而进一步封闭染料,增加了染料与纤维之间的结合,防止染料在湿处理过程中溶解、脱落,因而显著提高了湿处理牢度.

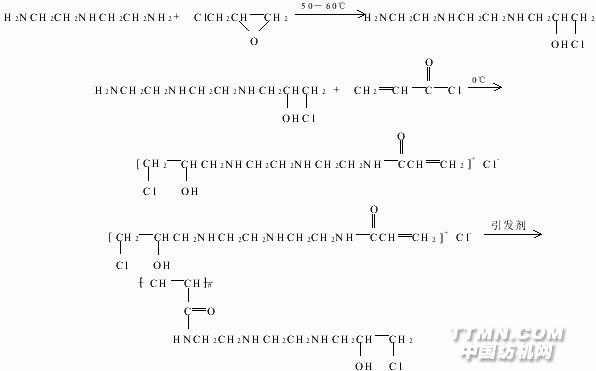

1　实验部分 1)试剂及固色剂YSZ的合成　所用的试剂有二乙烯三胺、环氧氯丙烷、丙烯酸、氯化亚砜及2,2-偶氮(2-甲基丙氧肟酸)等. 中间体的合成:在装有搅拌器、温度计、滴液漏斗的三颈反应瓶中,加入二乙烯三胺,在50—60℃下,按比例滴加环氧氯丙烷,搅拌下恒温反应3h,得到淡黄色粘稠液体.冷却后,在冰水浴下,边搅拌边滴加丙烯酰氯[4],滴加完毕后,反应一段时间,得到浅黄色液体. 固色剂的合成:将上述产物用蒸馏水调至所需浓度,升温至50℃,加入上述合成中间体质量的1%—4%的引发剂,在70—80℃下聚合反应5h,当聚合物的特性粘度大于0.1t/g时,冷却,调整聚合物的固含量.反应式如下. 2)产品的性状与特征　合成产品为浅黄色粘稠液体,可与水以任意比例互溶,
