南通印染厂生技科 林荣 范汉明 高新明

本文从树脂整理的各个阶段对减少整理织物表面甲醛释放量进行了一些有益的探索。我厂生产和120支纯棉高支高密府绸在国际国内市场受到广泛的欢迎，畅销欧美、日本，是理想的高档衬衫面料。未经抗皱整理，“洗可穿”性能较差。因此，我们瞄准抗皱、舒适、安全的目标，在树脂的合成和应用工艺上作了一些探讨和研究。

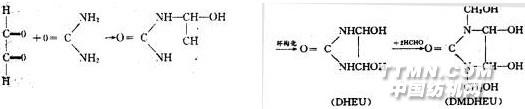

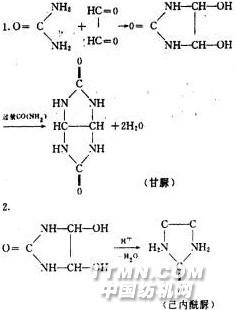

1.概述纯棉120支高支高密府绸以其轻薄、飘逸、舒适、透气、柔软滑爽的风格深受广大客户喜爱，但未经“洗可穿”整理难于高档化。目前织物上所应用的合成树脂用得最多最普遍的还要数2D树脂。其结构为：全称为二羟甲基二羟基乙烯脲。又称为ＤＭＤＨＥＵ。2D树脂在高温中、在催化剂的作用下与纤维发生交链反应。在纤维内部形成稳定的网状结构，使得纤维大分子与纤维大分子间的相对移动和滑动减少，从而达到防缩防皱的目的。2.2D树脂合成机理及各反应历程分析根据2D树脂反应方程式：知道其反应过程可分为两大过程：ａ.乙二醛与尿素进行环构化反应，生成初缩体ＤＨＥＵ。但是由于乙二醛是一二羰基化合物、它与尿素反应除生成初缩体ＤＨＥＵ以外，根据反应条件和克分子浓度比的不同可以得到下例两个副产品，反应如下：从以上反应方程式可看出，尿素过量有利于生产副产物甘脲；而酸性介质有利于生成副产物己内酰脲。如果反应在碱性介质中进行则乙二醛又容易发生康尼查罗反应，歧化成羟基乙酸的盐(钾或钠盐)反应如下：ＯＨＣ－ＣＨＯ＋ＫＯＨ→ＨＯＣＨ2－ＣＯＯＫ。很明显，产生以上几种副反应均对主反应不利。这样会使树脂转化率大大降低，同时使树脂的质量受到影响。所以在反应时如果克分子比一定时，介质的ｐＨ是影响反应结果的决定因素。因此做了不同ｐＨ值条件下的试验，将定量的乙二醛加不同数量的碳酸钠，得不同ｐＨ。在50℃恒温浴中搅拌加入尿素进行反应。由于乙二醛反应很快，不可
