无甲醛类树脂-多元羧酸整理剂

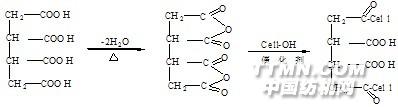

在各种作为防皱整理剂的多元羧酸中，人们对1，2，3，4－丁烷四羧酸（BTCA）的研究最活跃。多元羧酸作为防皱整理剂，能够改善棉，粘胶以及麻织物的防皱性和尺寸稳定性。它们的作用是依靠纤维素分子和整理剂之间的酯键交联其酯化反应分两步进行，多元羧酸中的羧基先分别与纤维素上的羟基发生酯化反应，从而在纤维分子间形成交联，脱水成酐；然后通过酐中间产物与纤维发生酯化反应： 对于各种多元羧酸，如以其反应性和抗皱性作为标准，则在碱性催化剂的存在下，每个多元羧酸分子中最少必须含有三个羧基。随着多元羧酸中羧基数量的增加，加工织物的防皱性亦提高。其中的碱性催化剂与多元羧酸反应生成的多元羧酸盐，也可以作为纤维素纤维酯化反应和交联的自催化剂和缓冲剂，对于加工织物的防皱性的改进十分有利。在碱催化的酯化反应中，一些能够生成分子内五元环或六元环酸酐的多元羧酸如1，2，3，4－环戊烷四羧酸（CPTA）和1，2，3，4－丁烷四羧酸（BTCA）等的效果不错。1，2，3－丙烷三羧酸（PTCA）;柠檬酸（CA）：BTCA溶液稳定，可长期保存，整理效果较好，弹性提高和强力保留可达2D树脂的水平。但BTCA整理织物，焙烘温度一般在170℃以上，从而白度下降手感不够理想，降低温度又会影响整理效果，且丁烷四羧酸合成路线复杂，价格昂贵。CA价格低，但免烫效果不如2D树脂，且有泛黄严重和强力损失的缺点。 采用配合型多元羧酸则可以减少BTCA的用量，降低成本，克服织物泛黄的缺点，从而成为防皱整理剂的发展方向。配合型的多元羧酸主要是羟基羧酸，如柠檬酸，苹果酸，酒石酸等，在与其他多元羧酸共焙烘时能发生酯化反应，生成更大的立体网状结构，成为更有效的高分子交联剂，以提高折皱回复角，改善免烫性能。而且柠檬酸上的羟基被封闭，不再干扰柠檬酸和纤维素羟基的酯化反应，降低了酯键的水解趋势，从而提高了织物的耐水洗牢度；同
