武汉纺织工学院 曾庆福 赵祥风株洲麻纺印染厂 王运来 曾林泉

苎麻织物具有许多优良性能，但它的手感差，抗皱性能更差。而经常规树酯整理后，苎麻织物强损极大，几乎没有实用价值，多年来，人们做过大量的研究工作［1—4］。但对提高苎麻织物树酯整理后的抗皱而又不过分损伤强力的防脆化措施报道 甚少，尚缺乏有效方法，本文以２Ｄ及ＷＰＵ为整理剂，添加新型防脆化剂，进行了大量的试验工作。

１.材料方法1.1.织物36×36初漂纯麻半制品，和拉幅后染色成品。1.2.药品ＤＭＤＨＥＵ(40%) 市购水溶性聚氨酯ＷＰＵ 市购防脆化剂 Ｅ－４ Ｅ－８自制1.3.测试方法(1)悬垂系数：按ＦＪ５３９－８４在ＹＧ８１１织物悬垂仪上测定。(2)回弹性：按ＧＢ４２９－７８在ＹＧ５４１Ａ织物折皱弹性仪上测定。(3)断裂强度：按ＧＢ４２3－７８在ＹＧ２６Ａ－２５０织物强力机上测定1.4.试验方法工艺：二浸二轧(轧余率80%)→80℃烘干→焙烘(150℃×15min)

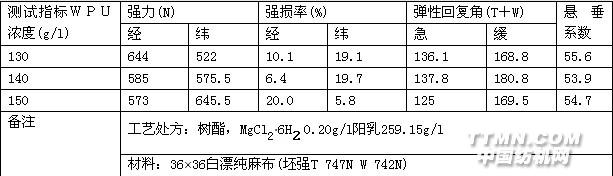

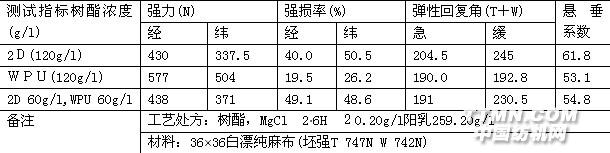

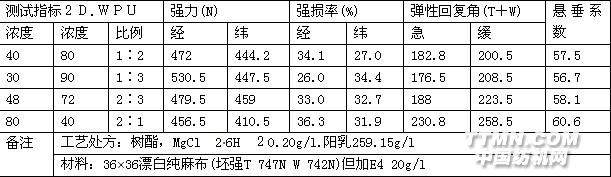

２.结果与讨论：2.1. ２Ｄ与ＷＰＵ用量的影响２Ｄ与ＷＰＵ两种树酯整理剂整理效果如表1..从表1中可看出，单独使用2D时，弹性好、强损大，单独使用ＷＰＵ时，强损少，手感好。２Ｄ与ＷＰＵ各半分配时，各项指标在二者之间。由于２Ｄ性能已为人们所熟知，增加用量只会增加强大的强损，那么增加ＷＰＵ的用量，是否会使弹性提高呢?为此我们进行增加　ＷＰＵ用量的整理试验，结果如表2表1. ２Ｄ、ＷＰＵ、２Ｄ/ＷＰＵ整理效果比较：表2. 不同浓度ＷＰＵ的整理效果从表2中可看出，提高ＷＰＵ浓度，其强损小，回弹性差，且手感粘糯过高地提高ＷＰＵ浓度，其悬垂性不高，弹性也达不到要求。所以不能从提高ＷＰＵ浓度来改善织物的整理效果。由于ＷＰＵ与２Ｄ合用，有利于降低游离甲醛［5］。所以，我们采用２Ｄ与ＷＰＵ混合配比的方法进行试验，结
