涤纶织物挺括、悬垂性好、不易皱、不缩水，广受消费者喜爱。但涤纶大分子无亲水基团，分子堆砌紧密，易产生静电积聚而带来很大危害。因此，涤纶织物的抗静电整理引起了人们的高度重视。通常用表面活性剂整理纤维或织物，以提高其吸湿性，降低电阻率。但其抗静电效果及持久性差，且在低湿度环境中不显示抗静电性能；炭黑复合导电纤维的应用使纺织品抗静电效果显著、耐久且不受环境湿度的影响，但由于炭黑复合导电纤维呈灰黑色，不适合浅色纺织品，故其应用范围受到限制。本文采用纳米ATO粉体和季铵盐型阳离子表面活性剂TM分别对涤纶织物进行抗静电整理，并在低湿度环境下进行抗静电性能比较，分析ATO整理涤纶织物的抗静电机理。

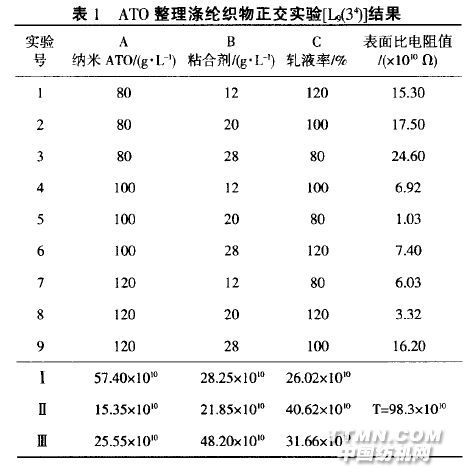

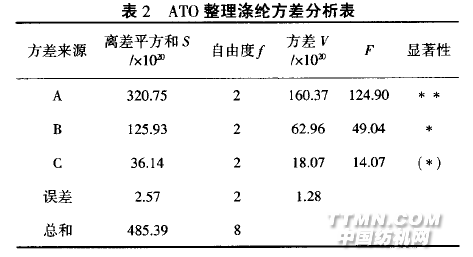

1 实验1.1 材料与仪器织物：纯涤纶低弹牛津布，规格：300 Dx300 Dx224根/10 cmx164根/10 cm。化学试剂：纳米ATO粉体抗静电剂TM(季铵盐型阳离子表面活性剂)，钛酸酯偶联剂NDZ一311W，聚丙烯酸酯低温自交联剂(粘合剂)。仪器：TH2681型绝缘电阻测试仪，多功能表面电子能谱仪，Rapid型轧车等。1.2 整理工艺纳米ATO粉体整理：将织物浸渍在经钛酸酯偶联剂处理后的纳米ATO分散液中(45℃，30min，浴比1:50)→二浸二轧→预烘(80℃，5min)→焙烘(120℃，4min)。表面活性剂TM整理：浸渍(TM 40g/L，45℃，浴比1:50，30min)→二浸二轧(轧液率100％)→预烘(120℃，4min)→焙烘(180℃，30 s)。1.3 测试表面比电阻：将整理涤纶织物剪成数条1 cm宽的样品，于恒温恒湿环境下(20℃，湿度70％)平衡12 h以上，用绝缘电阻测试仪测试电阻值，取20次值的平均值，得出整理涤纶织物的表面比电阻值。当织物的表面比电阻值<1011具有抗静电作用。XPS测试：
