常州印染研究所 饶臻 钱继华

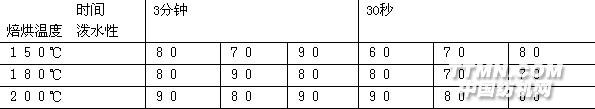

本文对作为武器包套及运输用蓬盖布的纯棉帆布以较低成本进行有机硅拒水整理作了探讨。 作者对各种有机硅防水剂商品如日本ＥＭ－１１、上海助剂厂Ｈ·ＭＡ、昆山ＫＥ、及昆山防水剂Ａ、Ｂ、Ｃ、余姚防水剂Ａ、Ｂ、Ｃ、日本ＡＧ　７１０及台湾Ｂ－４９以化纤及混 纺织物如４５ｓ／２×４５ｓ／２线绢、尼丝纺，２０ｓ×２０ｓ／６０×６０涤 卡作了防水剂的筛选。按泼水性指标，依国家标准　ＧＢ４７４５－８４进行。筛选试验工艺流程为：染色半成品→二浸二轧（轧余率６０～７０％）→烘燥（７０～８ ０℃×５ｍｉｎ）→焙烘（１５０～１６０℃×３分～３分３０秒）。综合考虑性能及价格指标，筛选余姚产Ａ·Ｂ·Ｃ三组份有机硅防水剂为整理剂。试验并表 明其A组份用量为５０ｇ／Ｌ，泼水度已达要求。为确定Ａ、Ｂ、Ｃ三组份的适当配比，用６３＂１０ｓ×７ｓ／８０×３０纯棉帆布采 用Ａ、Ｂ、Ｃ三因子，三水平（Ａ：３０，４０，５０ｇ／Ｌ；Ｂ：６，８，１０ｇ／Ｌ；Ｃ：１２，１４，１８ｇ／Ｌ）正交试验。确定Ａ、Ｂ、Ｃ三组分用量为５０、１０、１４ ｇ／Ｌ时泼水度最高。如表1?表1然后对焙烘温度及时间作了试验结果如表2。表2可见焙烘温度高、时间长，对提高泼水性有利。大样试验及批量生产工艺工艺流程翻缝→烧毛→热水退浆及轧渗透剂→染色→拒水整理。拒水整理处方，余姚防水剂Ａ　５０ｇ／Ｌ；Ｂ　１０ｇ／Ｌ；Ｃ　１４ｇ／Ｌ。拒水整理工艺流程：半制品→二浸二轧→预烘→焙烘（１８０～２００℃、车速２５～３５米／分）→成品产品性能如表3 表3
