朱平 王仑 王炳 隋淑英 青岛大学化工学院

l 前言 目前常用的棉织物耐久阻燃剂主要是有机磷阻燃剂。瑞土Ciba-Geigy公司开发的Provatex CP类阻燃剂是一种用于纤维素纤维织物的反应型阻燃剂，其分子中含有N-羟甲基，在焙烘过程中可以通过交联剂与纤维大分子中的羟基交联，形成共价键，自身也可以与纤维素大分子的羟基交联，故具有高耐久性，且手感好，降强较少，白度较好，因此得到了广泛的应用。但Provatex CP含有游离甲醛，织物整理后在储存和使用过程中会释放出游离甲醛。我们用多元羧酸作交联剂，用Provatex CP类阻燃剂对棉织物进行阻燃整理，以获得低甲醛释放的阻燃织物。用多元羧酸代替含甲醛的常规交联剂，一方面降低了整个阻燃体系的甲醛含量和阻燃织物上的游离甲醛释放；另一方面减少了阻燃剂和交联剂的用量，改善了Provatex CP类阻燃剂的应用性能。

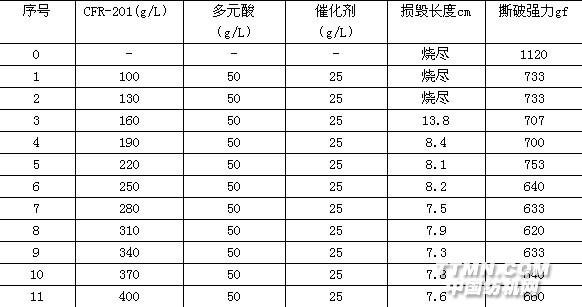

2 实验2·1 实验材料 21/2l 60×5O纯棉平布 (青岛装饰布总厂)，CFR-201阻燃剂 (上海农药厂)、HMM(工业品)、多元酸 (自制)、催化剂 (CP)等。2·2 仪器及设备 小轧车、烘箱、撕破强力测试仪、垂直法织物燃烧性能测定仪、分光光度计等。2·3 整理工艺 工艺流程： 浸轧(二浸二轧，轧余率100%)→烘干(100℃，3min)→焙烘(180℃，2min)→水洗(冷水冲洗)2·3·1 阻燃剂用量的影响 多元酸和催化剂不变，阻燃剂用量试验见表1。表1 不同阻燃剂用量的试验结果由表1知，阻燃剂用量越大，阻燃效果越好，撕破强力下降越多。当阻燃剂用量为190g/L时，阻燃效果和强力降低就能达到满意的效果。本着既能满足阻燃要求，又降低成本的原则，选择阻燃剂用量为190g/L。2·3&mi
