东华大学纺织学院 曾跃民 严灏景香港理工大学纺织服装学院 胡金莲

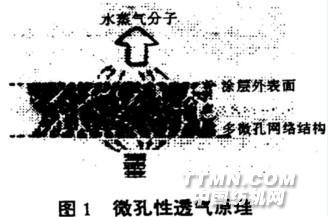

1、织物的防水透气机理 可分物理透湿和功能透湿，主要有以下4种方式。１.1、利用水滴的最小直径与水汽或空气的直径之间的差异来实现，即采用织物的经纬交织间的孔隙或织物复合物的孔径介于水滴最小直径与水汽或空气的直径之间，达到防水透气的目的。基于这一原理设计的防水透气的织物有超细高密织物、特高密度的棉织物等。这类织物的透湿类型属于纱线间孔隙的自然扩散。高密织物由于轻薄耐用，透湿性好，柔软，悬垂性好，防风，广泛用于体育、户外活动服装上。主要缺点是防水性差，由于织物密度大，织物的撕裂性能差，纺纱必须特殊处理，生产成本高，加工困难。1.2、采用微孔高聚物薄膜，使薄膜微孔(微孔直径大约lnm)的孔径介于水滴与湿气之间，将薄膜与织物复合赋予织物防水透气功能，如图1。复合通过层压或涂层工艺实现。微孔的产生有多种方式；可通过对薄膜的双向拉伸产生微孔；也可在高聚物上填加填料(如陶瓷)使高聚物与填料之间形成孔隙;也可以通过相分离(聚氨酯的湿法)产生微孔；还可以机械方式利用打孔技术(如激光)使无孔膜形成微孔。 1.3利用高聚物膜的亲水成分提供了足够的化学基团作为水蒸气分子的阶石，水分子由于氢键和其他分子间力，在高湿度一侧吸附水分子，通过高分子链上亲水基团传递到低湿度一侧解吸，形成"吸附→扩散→解吸"过程，达到透气的目的，如图２。图2亲水性透气原理 亲水成分可以是分子链中的亲水基团或是嵌段共聚物的亲水组分，其防水性来自于薄膜自身膜的连续性和较大的膜面张力。用薄膜与织物进行层压/涂层赋予织物防水透气功能。１.4、利用形状记亿高聚物的特性。形状记忆高聚物在玻璃化转变温度Tg区域，由于分子链微布朗运动而使透气性有质的突变，而且其透气性能随外界温度的变化而变化，即智能化功能，尤如人体皮肤一样，能随着外界温湿
