李明华 ，于湖生 ，苗 燕。

天然蛋白质纤维如羊毛、兔毛等有许多优良的特性，如弹性好，吸湿快，其纺织品也深受消费者欢迎。这些天然蛋白质纤维在加工成纺织品过程中会产生相当数量的短毛、废毛等下脚料。而棉织物易起皱、弹性差，保形性不佳。本文将废弃羊毛溶解，利用其蛋白溶液对棉针织物进行整理，以检查棉织物的性能是否改善，为废弃蛋白质纤维变废为宝提供一条途径。

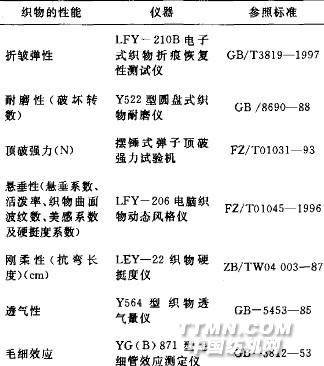

1 实验1．1 实验准备实验材料：羊毛下脚料，氢氧化钠，过氧乙酸试剂，粘合剂；棉针织物：组织结构为1+1罗纹，纵密74根／5 cm，横密56根／5 cm，克重为194 g／m2。整理液的制备：将粘合剂、柔软剂等与在碱性条件下溶解的羊毛蛋白液按一定比例制成整理液。整理过程：采用浸轧法(二浸二轧)将织物在羊毛蛋白溶液中进行整理加工，在100℃ 下烘燥50 min。1．2 测试仪器将经过羊毛蛋白溶液整理和未经整理的棉针织物性能利用相关仪器进行测试。测试的织物性能指标如表1所示。表1 测试的织物性能指标2 结果与讨论2．1 结果经过整理和未整理的棉针织物的性能测试结果见表2。2．2 讨论2．2．1 折皱回复角和顶破强力由表2可以看出，经过整理的棉针织物折皱回复角比未经整理的织物的折皱回复角有显著提高，并且经过整理的织物顶破强力也有所增加。这是由于整理后的棉织物上覆盖了一层“网状”羊毛蛋白薄膜，这层薄膜也使织物中的弱节得到了改善，再由于羊毛蛋白大分子的特殊结构和大分子中的二硫键的作用使织物的弹性恢复能力增加，故折皱弹性和顶破强力都有所增加。2．2．2 耐磨性透气性刚柔性悬垂性由表2还可以看出，经过整理的织物耐磨性有较大的改善，这是由于经过整理的织物覆盖了一层羊毛蛋白薄膜，由于该薄膜具有良好的变形和变形恢复能力，可以很好地抵抗外力的磨损，在一定时间内保护了织物免遭摩擦外力的破坏，故经过整理的织物耐磨性有较大的改善。由表2
