王鹏飞，葛顺琦

0引言现代化城市高层建筑林立，人口高度集中，纺织品的易燃烧性成为城市火灾的主要原因之一[1]。许多国家根据纺织品的不同用途，对纤维及其制品的力学性能和阻燃性能提出了具体的要求或限制，规定了医院、剧场、酒店等公共场所的窗帘、地毯，老人、小孩、残疾人的服装用纺织品都必须达到一定的力学性能和阻燃标准[2][3]。国外对阻燃织物的开发及研究较早,一些工业发达国家早在70年代中期就制定了纺织品的阻燃法规, 而且要求越来越高,规定越来越细[4][5]。我国近年来也在大力开展对阻燃纺织品的研究开发,并已取得了相当进展[6]。本文研究了在预氧化过程中，对织物施加不同温度、时间及张力，对产品阻燃性能和力学的影响规律，从而能指导生产工艺，生产出具备良好阻燃与力学性能的织物。

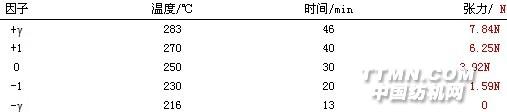

1实验1.1原料（1）试样采用粘胶斜纹布，织物的经纬密度为138×122根/10厘米，克重为221克/平方米，厚度为0.85毫米；性能如表1如示。表1 粘胶织物性能（2）催化剂采用氯化铵，国药集团化学试剂有限公司AR(沪试)，含量≥99.5%。1.2技术路线阻燃织物生产的技术路线如图1：图1 阻燃织物生产的工艺流程1.3实验方案采用二次通用旋转组合设计来安排试验方案。该方法相对于传统的正交试验，具有试验次数少、计算简便，排除了误差干扰等特点；可以通过建立的二次回归方程预测和推算非试验点的结果，预测值更能反映客观情况。试验选取温度水平中心值为250℃，上下邻近的水平值相差20℃，分别为270℃及230℃.温度上下限的值利用公式250+20×γ，250-20×γ修正后得283℃和216℃。其他两个因子的水平确定方法与此类似。旋转组合设计因子编码表，见表2。表2 因子编码表（γ=1.682 ）1.4 实验与测试1.4.1实验首先对粘胶织物进
