李 杰 吴妤时 李中 季涛

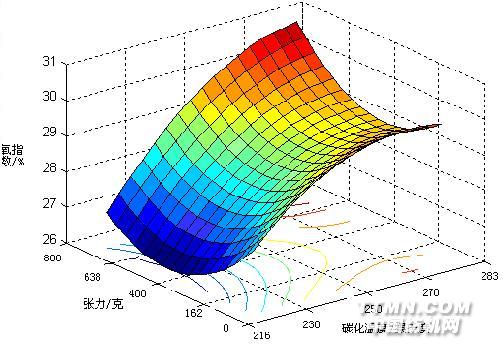

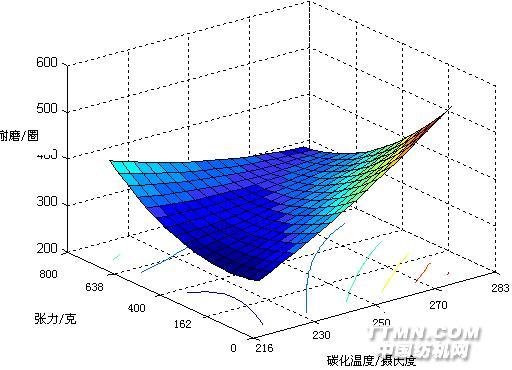

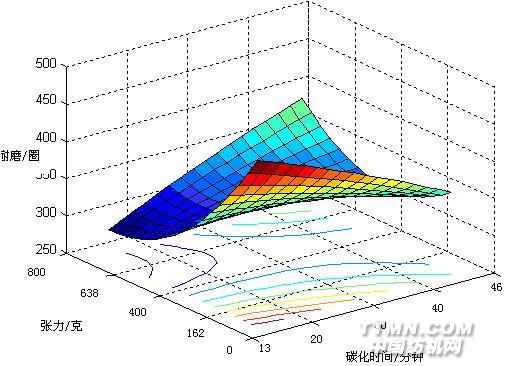

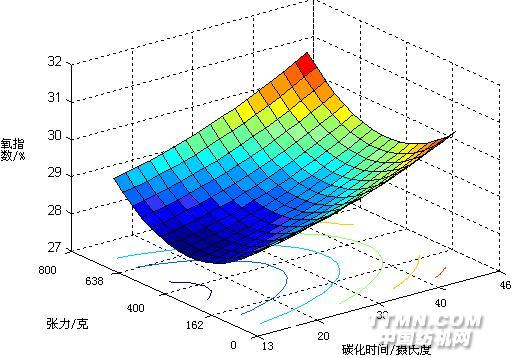

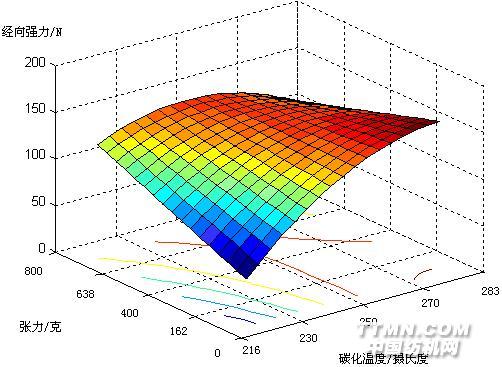

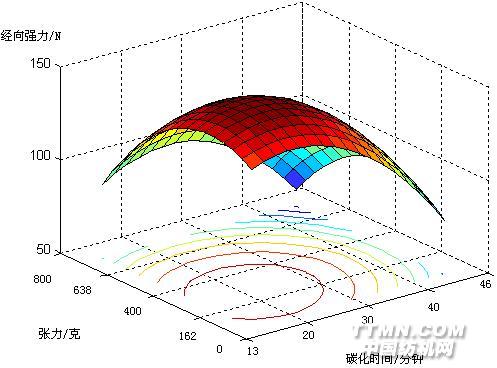

2.2 对极限氧指数的影响根据求得的各变量因子与考察指标之间的高精度有效的回归方程，利用MATLAB7.0软件，绘制三维立体曲面和等高曲线图，分析各工艺参数对性能指标的影响规律。图2极限氧指数与张力、预氧化温度的关系图3极限氧指数与张力、预氧化时间的关系如图2如示，预氧化温度一定时，随着张力的增加，极限氧指数值先是逐渐减小，当张力大于400g时极限氧指数值呈缓慢上升趋势。极限氧指数随着预氧化温度升高明显增大，即织物的阻燃性能越来越好，当张力在较大的情况时，氧指数值上升地更明显。图3表明：预氧化时间对极限氧指数也有一定的影响。张力一定时，氧指数随时间的延长逐渐增加；预氧化时间一定时，随着张力的增加氧指数值先减小后增加，但变化不明显。2.3 对耐磨性能的影响图4耐磨与张力、预氧化温度的关系图5耐磨与张力、预氧化时间的关系图4表明：当预氧化温度在216℃—250℃时，随着张力的增大预氧化织物的耐磨性逐渐增强，在高温区段时，耐磨性随着张力增大呈现减小的趋势。而不施加张力时，预氧化织物的耐磨性随预氧化温度的升高变得越来越好。图5表明：预氧化时间一定时，随着张力的增大预氧化织物的耐磨性迅速下降，张力加到638g以后时耐磨性趋于平稳，不再有大的变化。预氧化时间超过40分钟，张力对预氧化织物的耐磨性能不再有大的影响。张力较大时，耐磨性会随时间的延长越来越好。2.4 对经向断裂强力的影响图6经向强力与张力、预氧化温度的关系图7经向强力与张力、预氧化时间的关系图6表明：温度在低温区域内时，经向强力随着张力的增大逐渐增大。温度升高大于250℃到达高温阶段时，经向强力变化趋于平缓。当施加较小的张力时，经向强力随着预氧化温度的升高而变大。张力超过400g时，经向强力不会随预氧化温度的升高有明显的波动。
