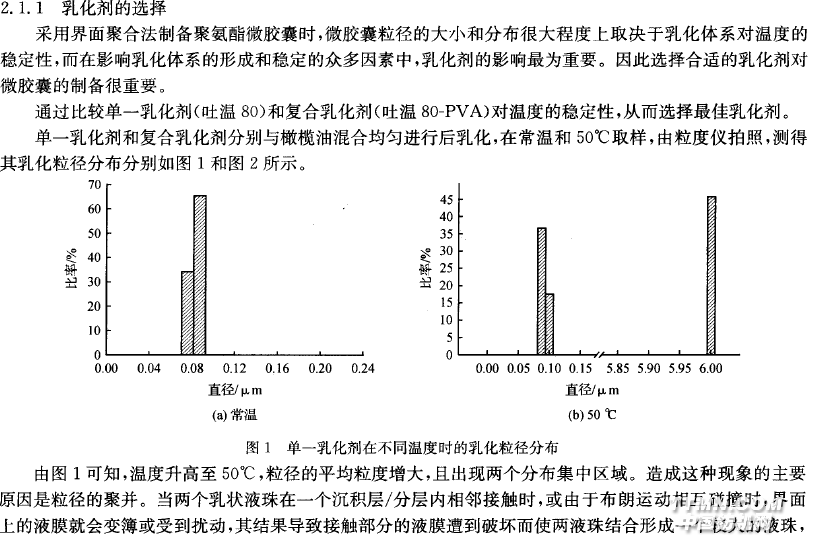

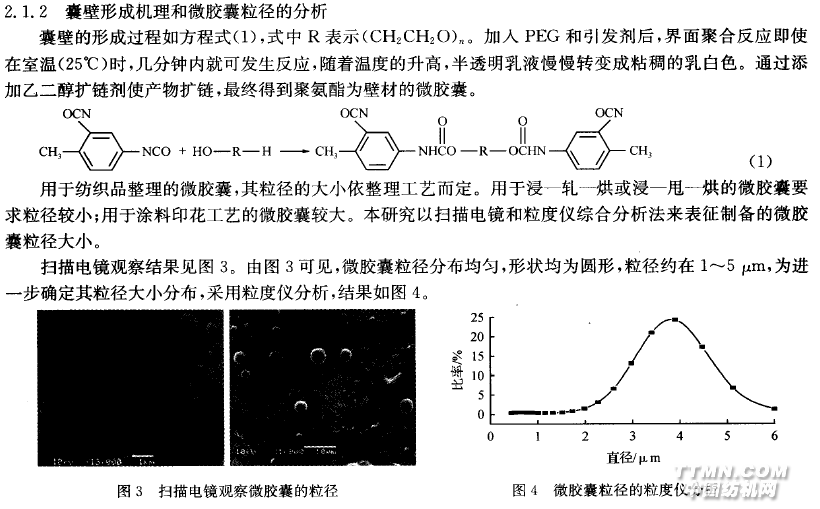

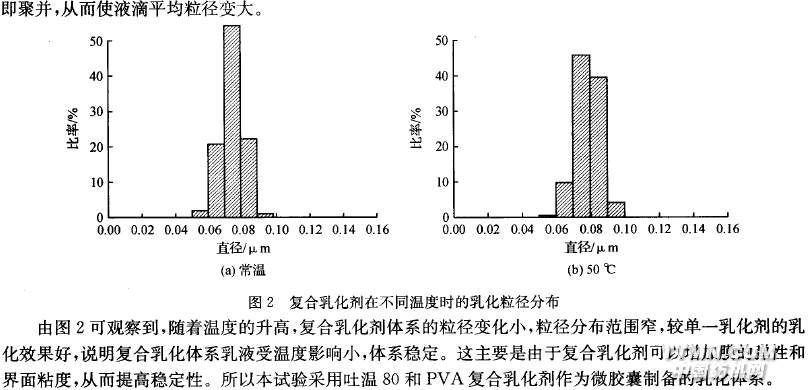

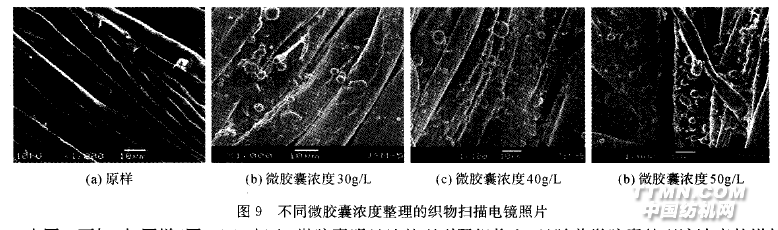

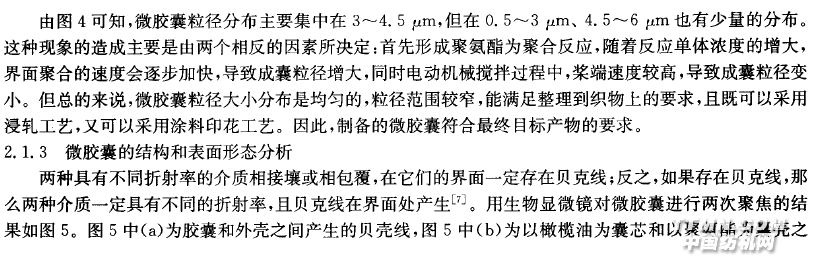

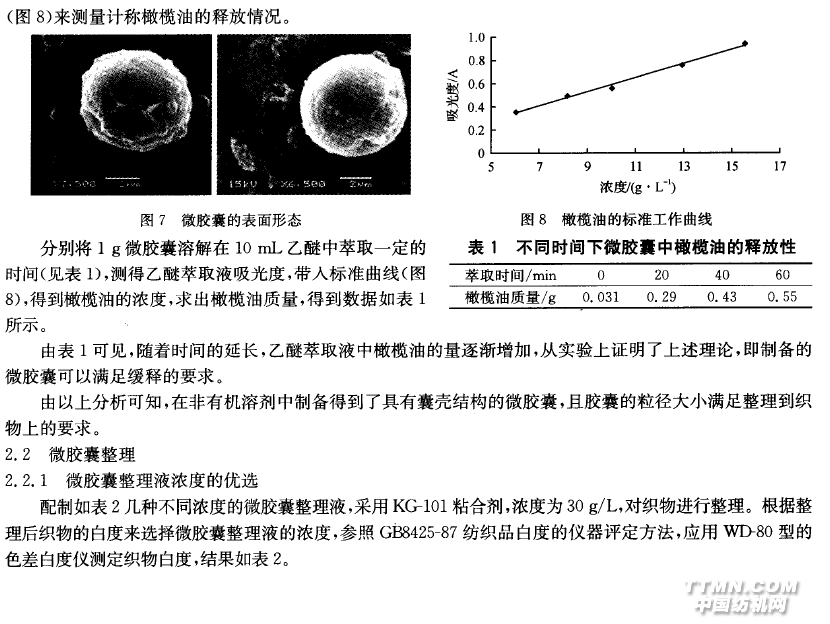

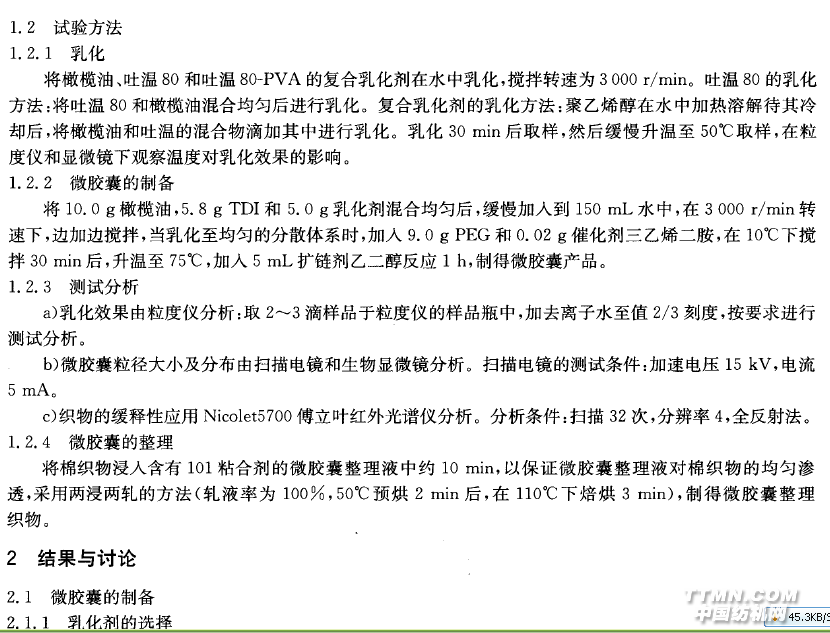

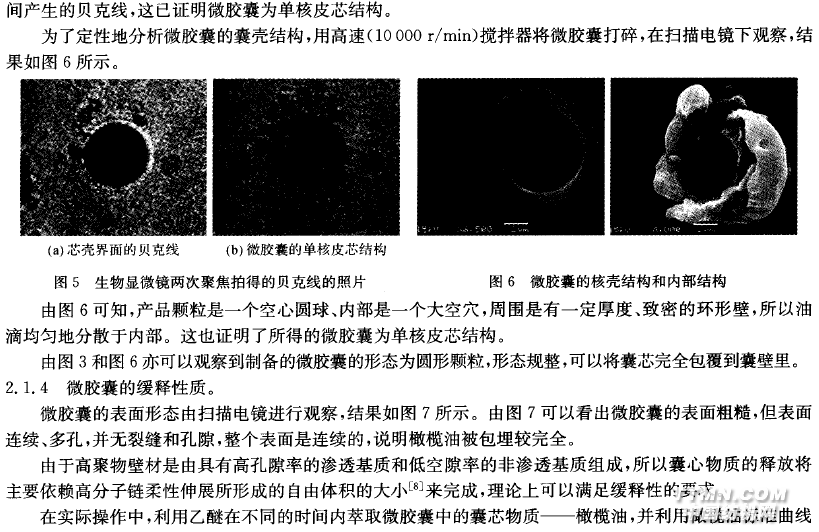

0 引 言微胶囊技术作为一种新兴的织物整理技术已得到越来越广泛的关注。微胶囊制备技术可提高纺织品的附加值，开发更高档和多样化的纺织品，因而具有非常广阔的前景。目前，纺织品整理用微胶囊的研究多在储能、芳香、阻燃、防蚊等方面E1 4]，在护肤功能方面的报道很少。制备具有护肤功能的微胶囊，并将其整理到纺织品上，可使人们在穿着服装的同时享受到营养护肤的功能。制备微胶囊时，壁材和芯材的选用都非常重要。聚氨酯由于其多孔性、柔软性和富有弹性而得到广泛的应用Es-63；橄榄油是护肤化妆品的重要原料，具有保湿、增加皮肤营养和弹性的功能。目前以聚氨酯为壁材制备的具有护肤功能的微胶囊尚未见报道，且聚氨酯微胶囊的制备多采用有机溶剂作为反应溶剂，对环保要求日益高标准的今天，这些溶剂的使用显然受到制约。本论文旨在采用微胶囊制备技术中的界面聚合法制备橄榄油一聚氨酯护肤微胶囊，在不使用有机溶剂的条件下，制备具有护肤功能的微胶囊，并将其用于织物的后整理工艺。1 试验部分 ．1．1 试验材料与仪器试验试剂：甲苯二异氰酸酯(TDI)、吐温8O和乙二醇，均为分析纯，聚乙二醇(PEG)600、橄榄油、聚乙烯醇(PVA)3000和三乙烯二胺，均为化学纯。试验仪器：JJ一1精密增力电动搅拌器(金坛市江南仪器厂)，FLUKO高速搅拌器(上海弗鲁克流体机械制造有限公司)，XSP-2XC系列生物显微镜(上海光学仪器六厂)，LB-550动态光散射纳米粒度分析仪(日本Honba公司)，PF-101S集热式恒温加热磁力搅拌器(巩义市英峪予华仪器厂)，JSM25610LV扫描电镜(日本JEOL)，定形烘干机M26。由表2可知，微胶囊的浓度对织物白度影响不是很大，所以再考虑从微胶囊的整理效果来优选微胶囊的最佳浓度。由扫面电镜(如图9)可以形象地看出，整理后的织物随着微胶囊整理液浓度的变化，整理效果明显不同。由图9可知，与原样(图9(a

))相比，微胶囊明显地整理到了织物上，且随着微胶囊整理液浓度的增加，整理到织物上的微胶囊增多。由图9(b)可知，当微胶囊的浓度过低时(30 g／L)，整理到棉织物上的微胶囊常稀少，由图9(c)可知整理到棉织物上的微胶囊的量合适，分布均匀，是合适的微胶囊整理液浓度。图9中(d)与(c)整理的效果相比较，可以发现整理微胶囊的量相差不大，但均匀性较差，所以随着浓度的继续增大，织物的整理效果差别不大，且会造成微胶囊的浪费。结合整理品的白度和外观性，可认为40 g／L的微胶囊是最佳的整理液浓度。
