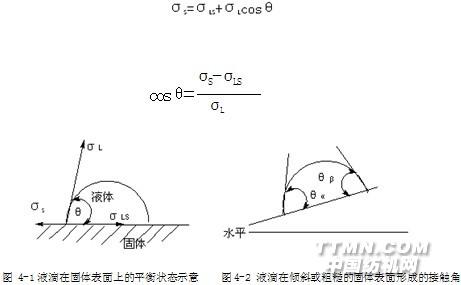

织物的润湿就是使水或溶液在织物表面迅速展开。一滴液体滴在固体表面上，会受到液体和固体表面张力（分别用σL和σS表示）以及液固间的界面张力（σLS）的作用,当液滴在固体表面处于平衡状态时（如图4-1），这三种力应满足下列方程：图 4-1液滴在固体表面上的平衡状态示意 图4-2 液滴在倾斜或粗糙的固体表面形成的接触角在拒水整理中可将液体（水）的表面张力（σL）看作常数。从拒水要求来看，若0°＜θ＜90°，则液滴部分润湿该固体表面；若θ＞90°，则不能润湿固体表面，液滴在固体表面上成珠状。θ越大，润湿性越差；若θ＝0°，则液滴在固体表面扩散(铺展)，固体被液滴完全润湿。接触角θ越大越有利于水滴滚动，即σS-σLS越小越好。另一方面，织物拒水性能的好坏也表示了水滴从织物表面离去的难易，可用水滴在倾斜或粗糙的固体表面形成接触角来说明（见图4-2）。后退接触角越大，水滴就越容易从表面脱离，即防水性能越好。纤维种类不同，其接触角也不同。其中棉和粘胶与水的接触角较小，习惯上称为亲水性纤维；合成纤维与水的接触角均较大，故称为疏水性纤维，其中聚丙烯腈纤维是例外。在纤维中，一般吸湿性和膨润性小的，其接触角较大。羊毛的接触角较大与其表面鳞片的结构有关。但水在各种纤维表面的θ都小于90°，所以都能被水部分润湿。接触角并非润湿的原因，而是其结果，因此有人采用固体的表面能来预测某液体在该固体上的润湿性能。由于固体表面张力几乎无法测量，为了了解固体表面的可润湿性，有人测定它的临界表面张力（接触角恰好为0°时该液体的表面张力，可采用外推法求得）。临界表面张力虽然不能直接表示该固体的表面张力，而是表示了γS－
