聚乙烯／聚丙烯(PE／PP)双组分复合纺粘法非 织造布是由PE、PP两种组分的切片由各自独立的 螺杆挤出机挤出后经熔融复合纺丝成网、加固而形 成的，其生产过程融合了复合纤维纺丝技术、纺粘 法成网技术以及针刺、水刺、热风、热轧等加固技 术?。为保证产品质量和顺应市场需求，在双组 分纺粘法生产线上通常会添加后整理、在线检测及 分切等设备。产品可用作卫生巾和婴儿尿布的覆 面材料、医疗卫生用品以及复合产品基布等。由于 PE／PP纺粘法非织造布中高密度聚乙烯(HDPE) 具有相对分子质量大、支链少、结晶度高、密度大的 性质，而PP为非极性结构，结晶度较高且分子中 无亲水基，因此双组分纺粘法非织造布吸湿性差， 用作卫生材料时须进行亲水整理以改善其吸湿性。 纺粘法非织造布生产厂家要提高自身市场竞争力， 比较好的方法是开发多功能型纺粘法非织造布。 亲水整理是赋予纺粘法非织造布功能性的一种方 法，是研制新产品和满足市场对功能性追求的一个 途径。1 实验和测试方法1．1 实验材料(1)21g／m PE／PP纺粘法非织造布，平均厚 度0．263 mm，CV值5．64％ ；(2)非离子表面活性剂A；(3)人工尿液，在2 L蒸馏水中加入18 g±0．01g NaCI，配制成溶液，在温度为20℃ ±2~E时其表 面张力应达到70 mN／m土2 mN／m}2 J。1．2 实验设备(1)YG814D型液体穿透仪；(2)YGO26B型电子织物强力机；(3)101A-2型电热鼓风烘箱。1．3 整理方法本实验采用小样浸轧烘焙法进行亲水整理，如 图1所示。将非织造布试样2在一定拉力的作用 下通过匀速转动的转辊1，该转辊在盛有亲水试剂 的槽3中转动，转辊的刻花表面沾有亲水试剂4， 非织造布覆盖于转辊表面上，在转动过程中转辊表 面的亲水试剂即转移到非织造布上。然后，将试样 置于一定温度的烘

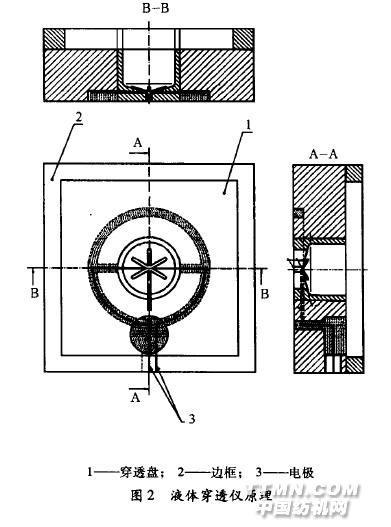

箱内，烘一定时间后取出。 整理工艺流程： 配制一定浓度整理液一浸轧整理(带液率保 持在30％左右)一在一定温度下烘干.1．4 测试方法对烘干后的样品进行亲水性能测试。本测试 指标为EDANA标准规定的液体穿透时间 J。依 据EDANA150．4-99 实验方法，在125 mm × 125 mm底板上衬5层FF3W／S标准滤纸，将试样 放于滤纸之上。试样上有中空的穿透板，板上方放 置出液漏斗，漏斗内盛5 m1人工尿液。实验开始 时5 m1人工尿液从漏斗流下，经过穿透板，从渗透 开始直到渗透结束，液体穿透时间通过液体接通电 路与切断电路表示。同一样品进行10次实验，取 平均值即为液体穿透时间 J。图2是液体穿透仪 的测试原理示意。 B—B A—A 1——穿透盘； 2——边框； 3—— 电极 图2 液体穿透仪原理.2 实验结果及分析
