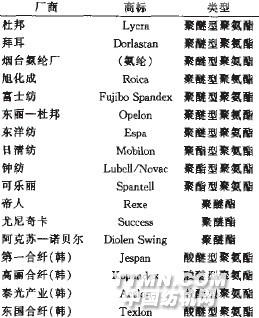

孙晓毅5．2，3锦纶主要特点：断裂强力高，一般可达4～50kN；相对密度小(1．04～1．14)；纤度细；弹性好，总伸长35％～40％(含回复)伸长8％时，回复率为95％～100％；耐摩擦性能好，若以锦纶为100％时，棉为10％，毛为5％。主要性能对比见表16，代表性弹性纤维制造商及品牌见表17。表16几种弹性纤维主要性能对比表17 代表性弹性纤堆制造厂商及品牌5．3弹性助剂整理弹性助剂整理，其机理是在一些助剂的辅助作用下，通过高温处理(包括水浴和空气浴)，使纤维过度收缩，与弹性纤维的作用一样，增加了单位长度内纱线的卷曲数，从而得到弹性效果，即良好的拉伸性能和恢复性能。弹性助剂是由2种成分组成，一种是碱性无机盐和分散稳定剂的复合物，另一种是有机酸的复合物。据相关资料介绍，用这种弹性助剂进行整理的织物，其纬向弹性可达到20％～24％，经向弹性可达到15％，仅比羊毛／莱卡的弹性分别低5％～1O％左右，比莱卡耐干洗(干洗4次，Lycra会减少20%的弹性)。缝纫性强(制装时的熨烫可使羊毛／Lycra缩7％～8％，而弹性助剂处理的仅缩1．5％~3％)，最好的优点是不需要使用特定的纺纱设备，而且也不用担心氨纶因存放期稍长，即会造成纤维老化。弹性整理工艺：在染色机中依次加入2种助剂，然后升温到90℃，保温20min，自然降温到60℃，放水冲洗。工艺流程：在产品全部湿、干整完成的基础上，在染色机中进行弹性整理→烘干→剪呢→蒸呢→罐蒸。但是弹性整理对织物有一定要求：①纱的捻度最小要在650以上；②只能用于机织物；③混纺非毛纤维比例不要超过25％；④密度较大的品种应把密度减少15％。弹性整理中还需注意以下几点：①弹性助剂对织物色泽有一定影响；②弹性整理织物的幅宽收缩与Lycra相似，因此要考虑设计好织物的上机宽；③经向弹性较难做，需要特殊的设备。5．4

检测方法5．4．1 IWS TM179这种试验法用以测定纺织面料在低负载下的伸长和在负载终止时的面料残留变形。试验使用恒速抗伸型强力机，操作时把拉力逐渐增到1．25kg，抗伸速度应使拉力在10±3s中达到，然后把夹头移动方向侧转使负载终止，以同样的速率回复到和拉伸一样，这样反复做3次，计算各方向伸长百分率、各方向剩余百分率、非可复性伸长百分率。表18为IWS规定的天然弹性织物要求。表18 IWS天然弹性织物要求 (％)5．4．2 Dupont公司含莱卡机织物质量检测标准(略)。
