熊 磊，王树根，胡春燕，苏开第，吕 俊

0 引言 氨基官能团聚有机硅氧烷是有机硅柔软剂中发展最快的产品之一。其因可使纤维“内部柔软”，赋予织物独特的光滑性、柔软性、丰满性、挺爽性和悬垂性等服用性能，而常被称为“高级柔软整理剂”、“柔软剂之王”。此外，经该类柔软剂整理后的织物，还具有良好的透气性和耐洗性，深受人们的喜爱。但氨基聚有机硅氧烷亲水性、抗静电性不佳，整理后织物存在穿着闷热、不舒适，遇高温易黄变等不足，需要通过接枝改性来改善。 本试验通过对氨基硅进行端基聚氨酯改性，制成反应性有机硅整理剂，以改善其应用性能，赋予织物更好的回弹性和耐洗性。由于聚氨酯整理剂不含甲醛，在反应过程中也无甲醛产生，所以是一种新型环保型织物整理剂。

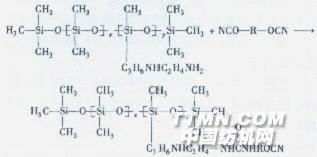

1 试验1．1药品和材料 药品乳化剂III-AF、醚化2D树脂EFR-3C(树脂中已加入催化剂)、纤维保护剂HI-40、环氧基硅油AV一920(以上均由深圳先进华联提供)，专用氨基硅油、异佛尔酮二异氰酸酯(IPDI)、异丙醇、亚硫酸氢钠、冰醋酸、USV(BAYER提供弹性体，含固量28．0％)、EsPOLY 100(ESHIN提供弹性体，含固量99．1％)、POLY100催化剂CAT 100(ESHIN提供，含固量11．1％)。 材料 全棉平纹半漂布14．76 tex x 14．76 tex523根／10 cm×283根／10 cm1．2合成原理及合成方法 利用异丙醇降低硅油的黏度，然后用异氰酸酯与其反应,反应式如下： 反应完毕后，用饱和的亚硫酸氢钠溶液进行封端反应,反应式如下： 在四口烧瓶中加入配方量的氨基硅油和异丙醇，混合均匀。用滴液漏斗缓慢加入配方量的异佛尔酮二异氰酸酯和异丙醇混合溶液。滴加完后，在80℃左右反应3 h，降温至20℃，加入饱和亚硫酸氢钠溶液反应2 h，
