倪沛红,梁骏,张明祖,顾东民,吴春明

丝绸穿着舒适，光泽柔和，悬垂性好，倍受人们的喜爱，但是丝绸的普遍缺点是回弹性差，易折皱及受细菌侵袭。因此，改善丝绸织物的抗皱性以及抵御细菌侵袭已被认为是丝绸织物整理之必需。由于壳聚糖具有诸如抗菌、无毒、生物可降解、可吸附金属离子等多种特性，已经有了许多有关在纺织品方面的应用研究。通常用壳聚糖处理丝绸织物是将壳聚糖溶于稀醋酸中，但这种方法并未在壳聚糖与丝绸纤维之间建立起任何牢固的化学键，也就不能起到很好的抗皱效果和耐多次水洗。我们尝试利用壳聚糖与乙烯基类单体接枝共聚物配入具有多元羧酸的无甲醛免烫整理剂（NC-99），既保留了壳聚糖天然高聚物的优点，增加其在水相中的溶解度，又保证了整理剂与整理工艺无毒、无害。通过一个整理过程，使丝绸的抗皱性明显提高。

1. 实验壳聚糖接枝物的制备采用不同分子量的壳聚糖与水溶性的和油溶性的甲基丙烯酸酯类单体接枝共聚，获得具有不同结构和不同接枝率的壳聚糖接枝物，含固量3～5％。

整理剂的制备用水稀释的壳聚糖接枝物、NC-99无甲醛免烫整理剂（苏州诺瓦化学公司生产）和渗透剂按一定比例配制。

整理工艺织物112´16电力纺。工艺流程：浸轧®预烘®熨干®焙烘。工艺条件：预烘温度为90 °C；焙烘温度为160 °C；时间：2 min。

测试与表征 干态折皱回复角（缓弹）按GB/T 3819-1997测定，断裂强力按GB/T 3923-1997测定。使用YG811织物悬垂测定仪测定织物的悬垂系度。使用YG026B电子织物强力机测定织物的断裂强力与断裂伸长。使用WSD-Ш型色度仪测定织物白度，取5次测定值平均。

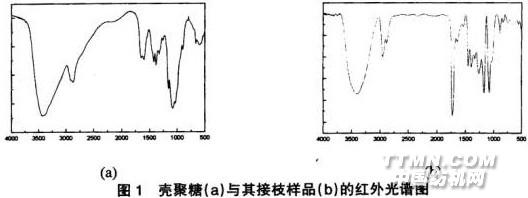

2. 实验结果与讨论图1为壳聚糖(a)及其接枝产物(b)的红外光谱图。通过对比(a)与(b)可以发现,在壳聚接枝物的红外光谱图中,1732cm-1处有明显的C=O的伸缩振动峰
