张战旗 于滨 梁政佰 齐元章

随着经济的发展,人们生活水平的提高,对服饰的要求越来越高,不仅要美观、舒适,而且要功能齐全。近年来,全棉弹力面料因其柔和的弹力、舒适的棉质感并能突出人体的曲线美,为越来越多的人们所崇尚。目前,弹力织物已经渗透到纺织服装的各个领域,时装、运动服、休闲服等都在使用弹性面料。但因为氨纶弹力丝耐强酸、强碱性能差,因此无法生产出免熨烫的弹力面料。2008年陶氏化学(DOW Chemica1)推出了基于INFUSE?技术的新一代XLA纤维(NG XLA)。该技术获得了美国前100个最杰出的研发奖励。它是聚烯烃弹性纤维,与聚氨酯弹性纤维的化学成分完全不同,具有弹性适中,尺寸稳定性好,耐高温,耐强酸、强碱、强氧化剂及不需要高温定型等特点。正因为NGXLA具有上述特点,使得生产高平整度的、兔熨烫的弹力面料成为可能。由于NG XLA具有优良的耐强酸、强碱性,因此纬向含NG XLA的棉包芯弹力面料在烧毛、退浆、煮练、漂白、丝光、染色等工序可以和全棉品种一样控制,但由于其纱线强力偏低,在进行潮交联免烫加工过程中产生了诸多问题。我们重点对影响潮交联加工的因素进行了分析和研究,并进行试验解决了上述问题。

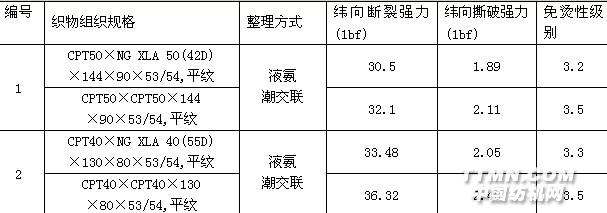

1 影响免烫性的因素分析由于纱线在包芯过程中强力会降低10%左右(见表1）,在实际生产加工过程中发现,纬向含NG XLA的棉包芯弹力面料如果采用正常的液氨潮交联工艺加工,面料平整度比普通全棉面料低0.2-0.3级(见表2),不能满足免烫产品的要求。表1 NG XLA纱线与普通紧密纺纱线的强力对比表2 NG XLA 面料和正常面料平整度对比为解决这一问题,我们在正常潮交联工艺的基础上,从树脂用量、催化剂用量、温湿度等因素进行改善试验,但未取得明显效果。后来分析发现,织物在前整理及染色加工过程中一直是处于碱性条件,虽然丝光下布或者液氨下布织物经过醋酸中和,但是由于在醋酸中和过程中

2 酸汽蒸水洗工艺研究
