李茂辉,华文松

0.前言棉织物具有手感柔软、穿着舒适、透气性好等特点，却存在容易起皱等缺点。因此，对棉织物进行抗皱整理，以改善织物弹性，提高棉织物抗皱性能。但用传统的整理剂2D对棉进行免烫整理时，在服用、洗涤的过程中易释放出甲醛。由于甲醛是致癌物质，各国对织物上的甲醛的释放量多作了严格的规定。解决问题的途径有两条：一是用无甲醛的整理剂［1，2］，如环化合物，包括双醚、1，2双乙烷、丁二烯二氧化物等，但是反应条件苛刻，要用到高效催化剂；或用柠檬酸、马来酸、丁烷四羧酸(BTCA)，其中BTCA效果最佳，但反应条件苛刻，成本太高，很难应用于现实生产；另一途径是用传统的整理剂，但通过改进工艺降低甲醛的释放，使达到各种标准，这条途径实施简单，成本相对较低，是比较可行的。本实验采用聚氨基甲酰磺酸盐(PCS)［3］加醚化2D为免烫整理剂，获得满意的效果，焙烘温度比BTCA大大降低，可以用于成衣免烫，而且其成本介于BTCA和2D之间，应用现实。

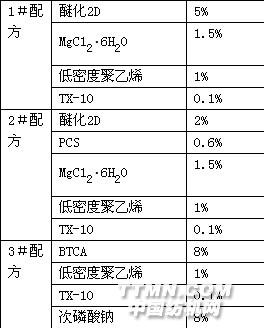

1.实验1.1实验设备和材料YG026型强力测试仪、ZBD型白度仪、YG541B织物折皱弹性仪、721分光光度计帆布(32／2×16，白坯)醚化2D、MgC12·6H2O、低密度聚乙烯、TX-10、PCS、BTCA、次磷酸钠1.2测试方法1.2.1按GB／T3919-1997测定。1.2.2折皱回复角的测试方法：按国家标准GB／T3819-1997测定织物的折皱回复角，每种试样测四经纬，取平均值，即为织物折皱回复角。1.2.3把整理过的织物折叠成8层(以不透光为原则)，在白度仪上测织物的经、纬向白度各三次，取平均值，即为整理过的织物的白度。1.2.4甲醛含量按GB／T2912-1997，用分光光度计测定。1.3整理配方和工艺。1.3.1整理剂配方1.3.2整理工艺1＃工艺(适用于1＃和2＃配方)二浸二轧FY烘干(8

2.结果和讨论在本实验中，采用低密度聚乙烯作为柔软剂。它对提高织物的撕破强力和耐磨强度特别有效，而且具有耐高温不泛黄、不影响特白型织物的白度和染色、印花织物的色光等优点［4］2.1强力从表1可以看出，在用醚化2D工艺时，织物的经向和纬向的强力损伤都较大，而采用(PCS+醚化2D)工艺和BTCA进行处理时，强力的损伤有大幅度的减小，(PCS+醚化2D)工艺的强力损伤比BTCA工艺的还要小。表1 各整理方法的强力损伤
