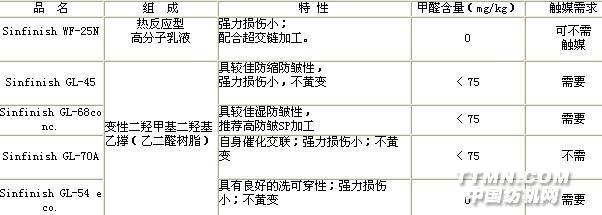

上海泽星1 前言： 长年来纤维素纤维一直是衣料品使用的主要素材之一，但其易缩易皱的性质是该纤维最大的弱点。关于易皱问题，在物理上是利用将皱纹拉平固定的方式来处理，但随着时间的延长，抗皱效果会逐渐消失。因此开发了树脂整理加工药剂，将防缩和防皱等问题一并予以改善。随着家庭洗衣机，滚筒式干衣机等电器制品的登场，尺寸稳定性，防缩性，易洗免烫性能的要求也愈来愈提高，因此加工药剂、配方和工艺也逐渐改变。 近年来，在原有树脂整理轧-烘-焙工艺的基础上，出现了新的湿态交联工艺和SP加工（Super Cure Finish）。这些加工方法，进一步提高了整理织物的干湿折皱回复性能及耐压烫性能，同时又能使织物具有柔软的风格。而且，这些加工方式是在室温或低温下进行焙烘，有利于节能。本文主要介绍我司的防皱树脂，针对纤维素纤维及其混纺织物的免烫加工。2 防皱树脂介绍 近年来，纺织品生态要求日益严格，Oeko tex标准100对织物上的游离甲醛量规定为75mg/kg以下。我们公司的防皱树脂产品，从低游离甲醛型到无游离甲醛型非常齐备，其详细的产品性能如表1所示。表1 防皱树脂的产品性能3 加工工程的分类现行的抗皱整理方法主要有三种：即预焙烘 (Precure)、后焙烘(Postcure)和成衣加工(Garment Finish)。以前多采用预焙烘法，由印染厂来完成。3.1 预焙烘 (Precure)3.1.1 干态交联 天然纤维素纤维的树脂整理一般采用干态交联工艺，在近乎绝对干燥的条件下使纤维进行交联。其工艺流程如图1所示。3.1.2 潮态交联 在标准状态下天然纤维素纤维的含水率为7%-9%，如果能在此条件下使纤维交联，可获得自然的风格，并可有效抑制纤维脆化，因此潮态交联工艺是理想的提高织物防皱性的方法。其工艺流程见图2。织物经浸轧后，于70-90℃(不要超过90℃)下烘至一定的含水率(棉织物为7%-10
