免烫整理可改善纯棉织物的服用性。但单独使用树脂进行免烫整理交联时，高温和酸性催化剂会促进纤维素大分子降解，使得整理后织物的强力下降比较严重。纯棉薄织物的基础强力绝对值较低，免烫整理后织物强力下降会更严重。因此，既保证达到免烫效果又不降低织物强力保留率是企业生产中急需解决的问题。 聚氨酯(PU)是分子结构中含有一NHcOO一单元的高分子化合物，它具有良好的成膜性和弹性，在免烫整理中作为添加剂，可以明显提高织物的回弹性，减少强力损失。 本试验将聚氨酯和免烫树脂复配，用于免烫整理，研究了相关工艺条件和影响因素 刮，以使整理后的织物具有高强力保留率和理想的免烫效果。1 试验部分1．1 材料和仪器织物14．8 tex×14．8 tex 524根／10 cm x283根／10 cm半漂平纹棉织物。药品免烫树脂整理剂LT，水溶性聚氨酯交联剂PU95，水溶性聚氨酯交联剂PU2F(上海市纺织科学研究院)。设备KLFH—K型轧车，电子天平(上海光正医疗仪器有限公司)，YG541 B型织物折皱弹性测试仪(宁波纺织仪器厂)，Pro—Tear织物撕破强力机(美国Thwing—Albert公司)，HIOKS万能强力机(英国Hounsfield公司)。1．2 测试方法 织物断裂强力和断裂伸长率采用H10KS万能强力机，按GB／T 3923．1一l997《纺织品织物拉伸性能第一部分：断裂强力和断裂伸长率的测定条样法》进行测试，测织物3经3纬，分别取平均值。 织物撕破强力 采用Pro．Tear织物撕破强力机，按GB／T 3917．1—1997《纺织品织物撕破性能第l部分：撕破强力的测定冲击摆锤法》进行测试，测织物3经3纬，分别取平均值。 织物折痕回复性采用YG541B折皱弹性仪，按GB／T 3819-1997(纺织品织物折痕回复性的测定回复角法》测

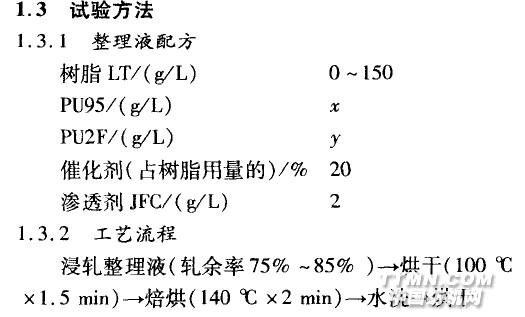

定织物的折皱回复角，每种试样测5经5纬，各取平均值。 织物白度按GB／T 8424．2 001《纺织品色牢度试验相对白度的仪器评定方法》测试。测织物不同位置的白度3次，取平均值。1．3 试验方法2 结果与讨论2．1 整理剂对棉织物各项性能的影响2．1．1 免烫树脂整理剂LT的用量 不加聚氨酯，按1．3．2节对棉织物进行免烫整理，考察不同用量树脂IJT时对织物白度、折皱回复性能、断裂强力以及撕破强力的影响，结果见表1。 表1 树脂LT的用量对织物性能的影响
