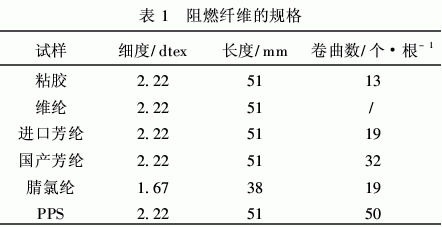

阻燃纤维是开发较早的一类功能纤维,长期以来,广泛地应用于消防、军队、宇航、冶金、石化等特种行 业.随着科学技术的不断发展,消费水平的提高,人们对纤维及其制品的要求也越来越高.阻燃纤维能有效防 御火灾的发生,延缓火焰的蔓延,能有效地保护人们的人身和财产的安全.这类纤维顺应时代要求而产生,具 有广阔的发展前途和市场前景。 目前,我国在纺制阻燃纤维的过程中,容易出现纤维缠绕罗拉、胶辊,静电现象严重等问题.出现这一问 题的原因与纤维的表面摩擦性能和静电性能密切相关.刘晓艳[2]等曾对高性能纤维的摩擦性能做过研究,徐 磊[3]、邓玉美[4]等对纤维的静电性能做过研究,但对阻燃纤维经抗静电剂处理之后,纤维的摩擦和静电性能 的变化情况还未做过全面的研究.因此本文研究了抗静电剂对阻燃纤维的摩擦、静电性能的影响,对阻燃纱 线纺纱过程中出现的问题具有一定的参考价值.1　实验原料1.1　阻燃纤维的规格(见表1)1.2　仪器及方法选用Y151型纤维摩擦系数测定仪,并采用 罗拉法分别测定各种阻燃纤维经抗静电剂处理 前、后与金属辊、橡胶辊的动、静摩擦系数.测试 结果为30根纤维的平均摩擦系数.其实验测试 条件为预加张力200mg,温度20℃,相对湿度 60%.动摩擦系数测试时罗拉辊转速为30r/min. 纤维的质量比电阻测试采用YG321型纤维比电阻试验仪.分别测试了阻燃纤维施加抗静电剂前、后的 质量比电阻.其实验测试条件为温度20℃,相对湿度60%. 本实验用非离子型(以下简称1#)和阳离子型(以下简称2#)两种抗静电剂,施加量为0.3%(抗静电剂 对纤维的质量).2　测试结果与分析2.1　纤维的摩擦性能纤维的摩擦性能关系到纤维加工的全过程,与纱线质量直接相关.在加工过程中,经常存在纤维与纤维、 纤维与机件之间的相对运动,从而会出现纤维与纤维、纤维与其他材料的摩擦问题[5].国产阻燃纤维的摩擦 性直

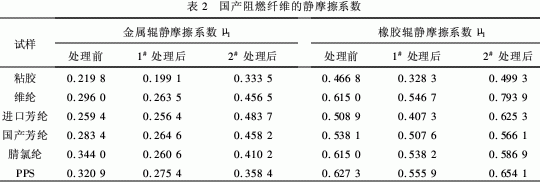

接影响到纺纱工艺,关系到纱线的性能质量.本文研究了阻燃纤维经抗静电剂处理前、后与金属辊、橡胶 辊的静、动摩擦系数.测试结果见表2~3.从表2中可以看出,经1#抗静电剂处理后,阻燃纤维与金属辊、橡胶辊的静摩擦系数均有所下降.说明 1#抗静电剂对阻燃纤维的静摩擦作用影响较大,改善了纤维与金属辊、橡胶辊之间的静摩擦作用.而且阻燃 纤维与橡胶辊的静摩擦系数下降的程度要比与金属辊的明显.经2#抗静电剂处理后,只有腈氯纶与橡胶辊 之间的静摩擦系数有所下降外,其他的都有所增加.说明2#抗静电剂对阻燃纤维的静摩擦作用效果小.
