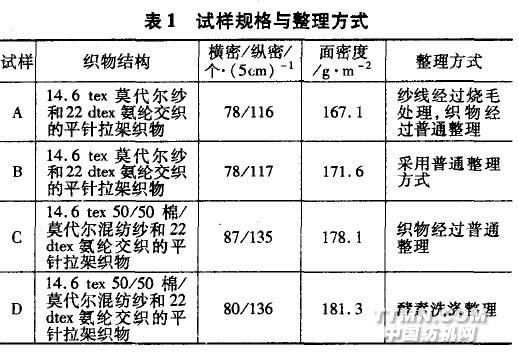

粘胶针织物具有柔软性好、凉爽、洗后易干等特性，染色后不仅色泽鲜艳，有丝绸感，且具有穿着舒适、悬垂性好等优点，是理想的夏季服装面料。但粘胶针织物在穿着和洗涤过程中，由于受到反复摩擦，使纤维端露出织物表面，容易起毛起球，影响织物外观，降低织物的服用性能。因此，对粘胶针织物起毛起球性能进行研究和探讨，改善粘胶针织物的抗起毛起球性能具有现实意义。本文选用不同结构参数和整理加工方法的莫代尔纯纺纱与氨纶交织针织物和莫代尔混纺纱与氨纶交织针织物作为研究对象，对其起毛起球性能进行测试，并对不同结构参数、后处理方法下生产的织物起毛起球性能进行了分析和研究。1 试验1．1 试验原料以l4．8 rex莫代尔纱和22 dtex氨纶交织平针拉架织物及14．8 tex 50／50棉／莫代尔混纺纱和22 dtex氨纶交织平针拉架织物作为试验对象，对经过不同整理方式整理的交织针织物进行起毛起球试验。试样的规格和整理方式见表1。1．2 试验方案为了将织物的起毛和起球过程分开，先用尼龙刷对织物试样进行摩擦，使织物表面产生毛茸，然后将试样与磨料织物进行摩擦起球。对织物而言， 经受摩擦后起球密度，即单位面积内的毛球数评价抗起球性最为合理。但由于毛球大小、形状不确定，故衡量织物起球的主要方法是将起球后的织物与标准样照进行对比，以确定试样的起球程度，国内评级采用五级制，级数越小，起球越严重。为了全面研究织物起毛起球性能，本文采用3种试验方法来对试样的起毛起球性能进行测试和试验。所有测试均在温度28℃、相对湿度80％的条件下进行。方法l：在YG502型织物起毛起球仪上参照GB／T4802-1997进行起毛起球试验，试样先在尼龙刷上磨150转，后在磨料上磨150转，再在标准光源箱内与标准样进行比较，评定起毛起球等级，每种试样测试3次，记录每次试验的测试结果，取综合评价等级作为试样的起毛起球等级。方法2：在YG51 1N型

箱式起球仪上进行箱式起毛起球试验，试样规格为114 1TlI'n×114 mm。实验过程为：织物试样缝成试样套，然后将其套在聚氨酯塑料管上，放进衬有橡胶软木的方形木箱内。木箱转动时，其内的试样与橡胶软木摩擦而起球，将试样在规定光照条件下与标准样照对比，评定起球等级。每试样测试4次，取综合评价等级作为试样的抗起毛起球等级。
