前言聚氨酯是由双异氰酸酯与聚乙二醇醚或酯聚合得到的高分子化合物，因其成膜具有极好的机械性能（成膜完整性好、牢度高、抗张能力强、弹性好等），且膜的性能（如手感等）可通过调节其结构中嵌段连接的硬段（—O—CO—NH—，—NH—CO—NH—等）和软段（聚醚或聚酯等）的数量、连接方式和嵌接功能性链节等方式来调整，常作为免烫整理剂、织物涂层整理剂和羊毛织物防毡缩剂等用于织物后整理。作为纺织助剂使用的聚氨酯产品，不但要求产品本身有较好的成膜性，且应与纤维有较好的结合牢度，还要符合纺织品的特点及加工要求。选择一种有效的聚氨酯添加剂，对提高棉织物免烫整理的效果十分重要，否则，反而会降低免烫整理效果（ 如阻碍整理后织物回复角的提高和使强力严重下降等）。预聚反应是合成聚氨酯产品的重要步骤，预聚反应条件在很大程度上影响了其作为整理添加剂对棉织物免烫整理效果的改善程度。本试验就水性聚氨酯合成反应中，2，4-甲苯二异氰酸酯（TDI）和聚乙二醇（PE）的预聚反应条件对其棉织物免烫整理中的影响进行了研究。1 试验1. 1 试验材料助剂 2，4-甲苯二异氰酸酯（TDI）（上海化学试剂公司）；聚乙二醇（PE 200、400、600、800、1 000）（ 上海化学试剂公司）；乙二醇、乙二胺（ 上海化学试剂站中心化工厂）（ 以上均为CP 级）；免烫整理剂FixparetFR-ECO（巴斯夫公司）。其它试剂均为市售CP 或AR 级。织物 19. 4 / 14. 6 394 / 236 纯棉织物（经退、煮、漂等前处理）。1. 2 水性聚氨酯的合成由TDI 与PE 反应生成预聚体，经乙二醇（或乙二胺）扩链后，以NaHSO3封闭，合成制得水性聚氨酯。1. 3 整理工艺1. 3. 1 整理液处方/ g·L -

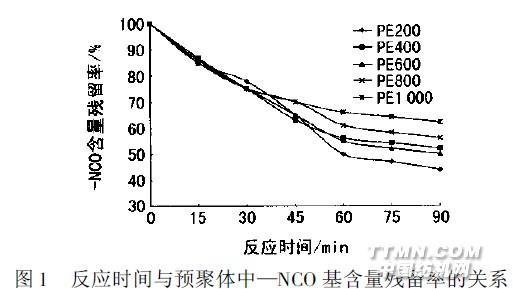

1免烫整理剂FR-ECO 100水性聚氨酯10MgCl2 / %（相对于FR-ECO 量） 10渗透剂JFC 21. 3. 2 工艺流程织物二浸二轧整理液（带液率70 % ～ 80 %）--预烘（80 ℃）---焙烘（160 ℃ × 2 ～ 3 min）---水洗--皂洗--水洗---烘干1. 4 测试方法—NCO 基含量测定 采用二丁正胺法［1］。折皱回复角测定 采用YG541B 型折皱回复仪测定织物经、纬向各六次，取平均值。断裂强度测定 采用YG（B）026D-250 型电子织物强力机，测经向五次，取平均值。撕裂强力测定 在YG033 型织物撕裂仪上进行，测定织物经向五次，取平均值。2 结果与讨论2. 1 PE 分子量对预聚反应及免烫整理效果的影响以乙酸乙酯作溶剂，分别用分子量为200、400、600、800、1 000 的聚乙二醇（PE）与TDI（TDI 中—NCO基与PE 中—OH 基的摩尔比为2 : 1），在50 ℃条件下反应，间隔15 min 测定反应物中—NCO 基含量，其—NCO基含量残留率与反应时间的关系如图1 所示。
