1纺织空调节能优化控制
霍尼韦尔节能优化控制系统集节能模块、优化控制模块、传感器和执行器为一体,通过优化控制算法运算出最优的运行数据,适时调节风机转速以及新回风的开度,使车间内温度、湿度始终处于规定范围,保障生产正常进行。同时,在纺织空调已装有变频器的基础上节能降耗30%以上,投资少,回报率高。

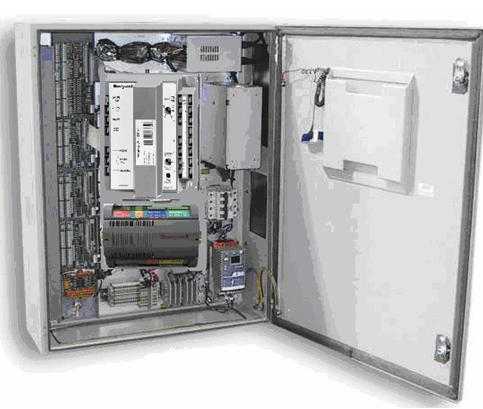

图1节能优化控制柜
1.节能模块
节能模块根据室内外空气的焓值以及新回风混合温度计算出最优的新风和回风的混合比例,特别是在春秋季节,充分利用室外空气来获得免费的制冷效果,减少了人工制冷量和制冷机组的运行时间,大大降低空调能耗,同时也延长了制冷机组的寿命。
2.优化控制模块
优化控制模块通过传感器多点实时采集车间温湿度信号,并将实测数据与温湿度的设定值进行对比,通过优化控制算法计算出最优的运行数据,适时调节风机转速以及新回风的开度,保证车间温湿度在允许范围内的情况下,降低空调能耗。

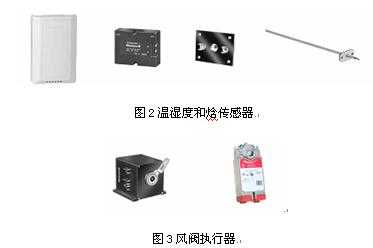

3.传感器和执行器
本系统采用霍尼韦尔高精度、高可靠性的传感器和执行器,可以很好的满足纺织厂的环境要求。
2 纺织空调节能优化控制系统特点

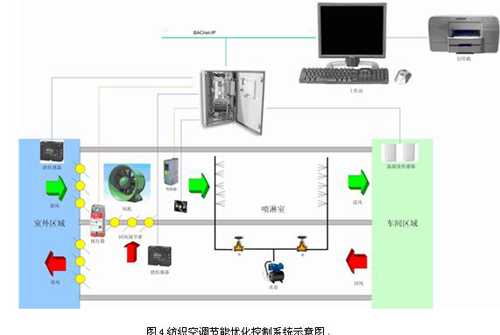

霍尼韦尔节能优化控制系统与现有运行中的纺织空调的连接非常方便,仍然保留原先的人工调节方式,做到节能优化控制系统和原先的人工调节方式无扰动自由切换。节能优化控制柜只需挂装在空调室内,同风机变频器和风阀执行器直接相连,同时与室内外的温湿度和焓传感器相连。
上位机可放在值长室,用来设定车间所需要的温湿度范围,远程实时监控车间的温湿度状况、空调系统的节能效果以及报表打印数据表格和曲线。上位机采用标准的暖通空调通讯协议BACnet,可同时连接多个节能优化控制柜,每个节能优化控制柜配置一套空调系统。从而,上位机可以远程监控多套空调系统,甚至全厂所有的空调系统。
霍尼韦尔节能优化控制系统的主要特点包括:
1) 车间温湿度的高精度自动控制,这样就可以把温湿度范围的极限值作为设定值,从而获得一定的节能效果
2) 充分利用适宜的室外空气来获得免费的制冷,节能效果显著。
3) 车间温湿度的远程监控,包括温湿度的实时数据和曲线显示以及历史数据储存、查询、报表和打印。
4) 温湿度的设定范围可以根据车间生产的纺织品类型和季节等条件自动更新。
5) 节能效果自动统计计算和显示。
6) 节能优化控制系统和原有的人工调节方式可以随时自由切换,不会影响纺织车间的正常生产。
7) 上位机采用暖通空调标准的通讯协议BACnet,可以连接多套空调系统,最终实现厂级的节能效果和各车间温湿度的远程监控。
3 结束语
霍尼韦尔纺织空调节能优化控制系统从空调系统的整体优化和控制从发,合理使用新风和回风,充分发挥风机变频调速的优势,具有显著的节能效果,对纺织企业降低企业生产成本和提高产品质量具有重要意义,其中主要收益包括:
