主喷嘴与辅助喷嘴的结构

(二)辅助喷嘴的结构

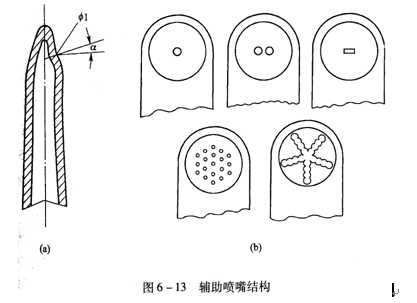

常见的辅助喷嘴为上扁下圆的空心管，如图6—13(a)所示。辅助喷嘴外壁光滑耐磨，以减小对经纱的摩擦，喷管上端开有喷气孔，压缩空气射流从喷气孔中射出，喷射方向为水平偏上α的一个角度，一般为9°—10°。辅助喷嘴的喷孔有多种形式，有单圆孔形、双孔形、多圆孔形、矩形、条缝星形等，如图6—13(b)所示，不同的喷孔形状能产生不同的射流流场，多孔形、条缝星形射流的集束性好，射程远，这是因为辅助喷嘴壁厚(即孔深)与孔径的比例大，使垂直于前进方向的射流流速分量减弱，从而减少了射流的扩散。矩形喷孔射流的集束性稍差，但比单圆孔形好。多孔形的孔径小，易堵塞，对压缩空气的清洁度要求更高。
