气 阀

来源:中国纺机网编辑部 发布时间:2014年03月01日

控制主、辅喷嘴定时喷射的部件是气阀,气阀按其驱动原理分为机械阀和电磁阀两类。前者用控制凸轮来完成气阀的启闭;后者则以算机的指令,由电子脉冲讯号转换成阀门的开闭动作来完成。机械阀的调整不便,易磨损,控制气流的精度差,目前已被电磁阀替代。电磁阀的启闭频率很高,在高速运行的喷气织机上,每引入一根纬纱,电磁阀需要启闭一次,一次启闭动作在数毫秒时间内完成,因此要求电磁阀具有灵敏的高速响应特性和准确的时间控制特性。

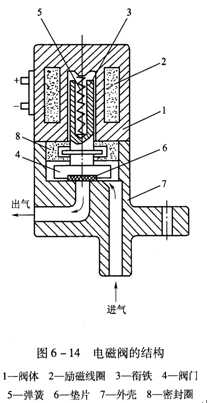

图6—14为一种电磁阀的结构,励磁线圈2通电时,衔铁3在电磁引力的作用下上升,阀门4和垫片6被提升,气路开通,喷嘴开始喷射气流;励磁线圈2断电后,衔铁3在弹簧5的作用下复位,阀门关闭,从而关断气路。
