异形筘与管道片及供气系统

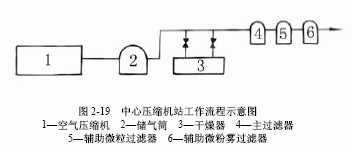

制备上述高质量的压缩空气使用中心压缩机站，中心压缩机站工作流程示意图如图2-19所示。空气压缩机1将空气加压到喷气引纬要求的压力，压入储气筒2，空气在压缩过程中被加热，大量的水分凝结为冷

凝水，有储气筒2的排水管排出。储气筒2内的压缩空气经冷冻干燥器3冷却，同时排出水分，然后经过滤器4除去气状水分、油和杂质，以满足引纬要求的压缩空气供应给喷气织机使用。使用无油型空气压缩机可以不使用辅助过滤器，或只使用辅助微粒过滤器。

储气筒2稳定供气压力，在规定的时间提供给主喷嘴、辅助喷嘴、吸纬喷嘴等需要压缩空气工作的装置。喷气引纬的供气系统如图2-20所示。

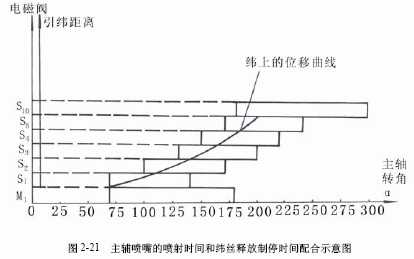

主喷嘴3、4的压缩空气由两部分供应：储气筒(air storage tank)T1通过电磁阀M向主喷嘴间断地供应压力较高的压缩空气，用于引纬；储气筒T5的压缩空气经低压调压阀V1后，以较低的压力持续地向主喷嘴供应，使主喷嘴始终保持着较弱的射流，控制主喷嘴内的纬丝头端，并辅助操作工作纬丝引线头的工作。储气筒T2、T3的压缩空气经电磁阀S1、S2、??S9供应给分组的辅助喷嘴5，每2～4只辅助喷嘴被分成一组，由一只电磁阀控制它们的喷射时间。位于出梭口处辅助喷嘴的供气压力大于进梭口处辅
