异形筘与管道片及供气系统

图2-18 管道片结构与引纬过程

管道片喷气引纬仍使用普通钢筘(ordinary reed)进行打纬，由许多管道片按一定的间隙扎制成的通道用于引导纬丝与气流的通道。如图2-18(3)所示，引纬时，管道片2随筘座3运动进入梭口，引导纬丝与气流。如图2-18(4)所示，打纬时，管道片2随筘座3运动退出梭口。

管道片喷气引纬对射流有较好的约束，因此压缩空气消耗量少，同时，由于采用普通钢筘，有利于品种翻改，适宜于小批量、多品种的织物加工。但是，经丝要经受钢筘和管道片的双重磨损，不利于加工长丝类细线密度高经密的高档织物。而异形筘对经丝的磨损与普通钢筘相同，织造长丝类细线密度高经密的高档织物产品质量好，并且，能实现引纬高速化。因此，异形筘喷气引纬得到了广泛的应用。

2.供气系统

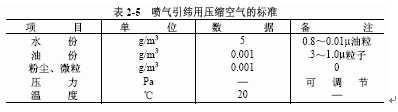

喷气引纬使用的压缩空气必须是无水、无油，满足喷气引纬压力和温度要求的洁净空气，喷气引纬用压缩空气的标准如表2-5所示。压缩空气中过量的水分、油分和杂质对引纬系统及供气管道会造成严重危害：机器及供气管道锈蚀；供气管道等粘着灰尘等异物，使管内空气阻力增加，压力损失增加，严重时会逐渐堵塞辅助喷嘴的出气小孔或使阀门失灵，影响喷气引纬的正常进行；污染钢筘，使引纬状态恶化，引纬效率下降，影响织物质量。过量的油分还会污染织物，影响工作环境。
