压缩空气的含油要小于0.001 g/m3。油分过量会带来与水分过量相同的弊病,还会引起织物油污疵点,污染车间工作环境。压缩空气含杂量要低于0.001g/m3,杂质过量将与水分、油分共同对引纬系统和供气管道造成危害。

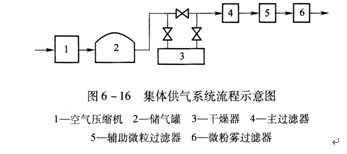

图6—16为集体供气系统的流程示意图,空气压缩机1将空气压入储气罐2。由于空气压缩机的作用,空气压力被提高到0.7MPa(该压力可调),空气温度也上升到40℃。这时,空气中的大量水分凝结为冷凝水,由储气罐的排水管排出,空气中90%以上的水分被排除。空气压缩机有活塞式、螺杆式和蜗轮式,目前螺杆式和蜗轮式的应用较为广泛。空气压缩机又分为加油式和不加油式,相应地产生了含油的和不含油的压缩空气。
储气罐2作为织造车间的压缩空气供气源,应具有很大的容气量,它使来自空气压缩机的空气压力脉动衰减,并使供气压力保持稳定。同时,空气在储气罐内流动缓慢,让水分和一些有害杂质能从中分离出来。
储气罐流出的压缩空气经干燥器3进一步除去水分,经常采用的是冷冻式干燥器。压缩空气被冷却到20℃,水分被进一步冷凝出来,经干燥器后,空气中99.9%的水分被排除,其大气压露点温度降为-17℃.
主过滤器4对来自干燥器的压缩空气进行过滤。主过滤器的过滤材料为陶瓷,过滤精度达3~51μm,过滤对象是粒子较大的水、油、杂质。经过滤后,空气中3~51μm以上的杂质和99%的含油被除去。过滤精度为0.3~1μm的辅助过滤器5和过滤精度为0.01μm的微粉过滤器6,其过滤目的主要是除去经过主过滤器过滤后压缩空气中残留的油分,使空气含油量几乎下降为零,同时把相应尺寸的杂质微粒过滤出来。使用蜗轮式和不加油螺杆空气压缩机时,由于压缩空气中不含油分,因此辅助微粒过滤器和微粉过滤器可以不用,或者只使用辅助微粒过滤器。
