喷气织机的气源

(一)单独气源

在单独供气的喷气织机上，每台织机有一单独的压气机供给压缩空气，由于存在供气压力波动较大、织机的振动增加、车问的发热量和噪声较高、压缩空气洁净度差等一系列问题，所以只在早期的喷气织机上使用，现基本采用集体供气。

(二)集体气源

多台喷气织机共享一套供气设备，经加压的压缩空气通过管道进入车间，输送到每台织机。为了保持喷气引纬系统良好的工作状态，对压缩空气提出了供气压力、含水量、含油量等方面的要求。

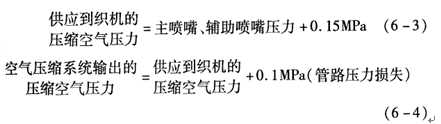

供应喷气引纬系统的压缩空气应有恒定的供气压力，各个供气环节的气压由压力阀进行调节，以主喷嘴、辅助喷嘴的供气压力(0.3-0.4MPa)为计算依据，各供气环节的压力计算：

空气压缩系统输出的空气压力越高，对下游供气压力的稳定越有利，但消耗的电能也越高。

空气压缩系统输出的压缩空气含水量要少于5g/m3。压缩空气中水分的存在，会引起织机和车间供气管道锈蚀。水分将灰尘等异物黏着到供气管壁上，使管径减少，增加了空气输送的压力损失，严重者还会堵塞辅助喷嘴出流孔或使阀门动作失误，影响喷气织机引纬系统的正常工作。压缩空气过量含水还是钢筘污染的原因，将导致引纬状况恶化、织机效率降低和织物品质下降。
