拉伸喷嘴7由储气筒T4供气，其供气压力高于主喷嘴和辅助喷嘴，由调压阀V2进行调节，它的喷气时间由电磁阀S10控制。计算机控制中心向主喷嘴电磁阀(M)、辅助喷嘴电磁阀(s)和储纬器发出电信号，使这些组件执行相应的开、闭动作。
(二)多色纬纱的织造

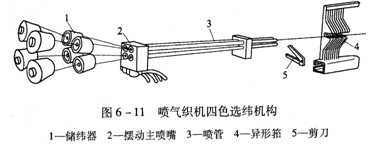

喷气织机可以织制多达8种不同纬纱的织物，图6—11为四色选纬机构。图中1为储纬器，4个摆动主喷嘴2并列安装在筘座上，由4个电磁阀分别控制它们的喷射时间，4根喷管3共同对准异形筘4的筘槽入口。4根纬纱分别自4个储纬器1，经过4个固定主喷嘴(图中未画出)，引入到各自对应的摆动主喷嘴2中，形成4套相互独立的引纬装置。目前，大多数喷气织机以计算机控制主喷嘴电磁阀的开闭和储纬器磁针的起落，从而控制主喷嘴气流的喷射时间和储纬器释放纬纱的时间。这些机电一体化技术为喷气织机的选纬工作带来了方便，将织物的纬纱配色循环输入织机计算机，在引纬时，各套引纬装置按预定的程序相继工作，引入预定的纬纱。每种纬纱连续引入的次数可以是奇数，也可为偶数。
几根主喷嘴的喷管同时对准异形筘的筘槽，必然会给引纬工作带来一定的不利影响，为使主喷嘴喷出的引纬气流携带着纬纱顺利进入筘槽，在使用多于4色的选纬装置时，可将靠近主喷嘴的一段筘槽设计成喇叭形，即靠近喷嘴出口的筘槽尺寸大，远离喷嘴出口的筘槽尺寸小，以使主喷嘴喷出的引纬气流携带着纬纱顺利进入筘槽。也有的喷气织机采取主喷嘴微微上下摆动技术，在引纬前使即将喷射气流的主喷嘴出口自动与筘槽对正，保证纬纱和气流能够顺利进入筘槽，而非引纬的主喷嘴出口与筘槽可以不对正。
