一、络筒机
(一)、络筒机的工艺过程

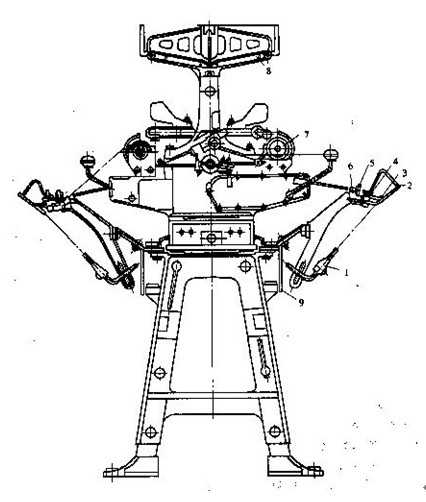

1332型槽筒式络筒机的工艺过程如图8—2—1所示。纱线自管纱(线)1退绕下来,经导纱杆2引入导纱板凳,再经过圆盘张力器和清纱板5的缝隙以及张力杆6引入槽筒7的沟槽。由于槽筒摩擦传动筒子回转和沟槽的往复导纱运动,从而使纱线交叉地卷绕在筒子上。
车顶板上可存放落下的筒子,换下的空管投放在两侧的输送带上,自动输送到机尾的空管箱中。备用的管纱(线)存放在两侧的储纱库中。国产1332型络筒机为双面车,两侧分别由两只电动机直接传动槽筒轴,两侧可采用不同速度或络不同品种。
图8—2—1 1332M型络筒机工艺过程
(二)清纱张力装置
清纱张力装置是用来消除纱线上的杂质,并给予纱线一定的张力,以便获得品质优良的筒子纱。

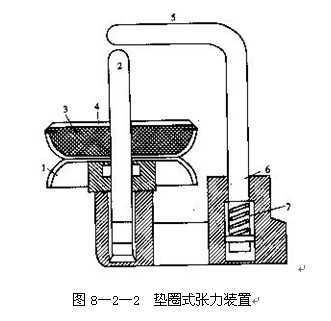

垫圈式张力装置如图8—2—2所示,由两片圆盘形张力盘1和芯轴2所组成,在上张力盘内装有毛毡垫圈3和张力垫圈4。纱线在上下两片张力盘之间通过时,由于张力盘与纱线的摩擦作用,上张力盘及张力垫圈随着纱线的前进而回转,纱线上落下的尘屑被抛出,同时由于摩擦阻力而使纱线具有一定的张力。毛毡垫圈的作用是吸收上张力盘和张力垫圈在高速转动时的震动,使纱线张力均匀,从而得到良好的成形。
纱线伸长,失去弹性且增加织造断头;如张力过小,做成的筒子松弛,断头时纱头易嵌入纱层里面,接头时寻头困难,而且在后道工序退绕时可能造成纱圈成叠脱落。
二、清纱器
作用:清除纱线表面的疵点,如粗节、杂物等。
清纱器的类型:机械式和电子式两种。
机械式清纱器
结构:前盖板、固定清纱板、活动清纱板、后盖板、紧压弹簧、螺丝等组成。
清纱原理:疵点在通过清纱器的缝隙时除去。
清纱板隔:它是清纱器的一个重要参数,过大时则粗节和纱圈漏过,过小时纱线易被刮毛,断头多;一般清纱隔距为纱线直径的1.5-2.5倍

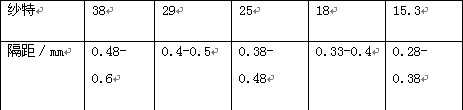

清纱隔距与纱线密度的关系见下表:
图8—2—2 垫圈式张力装置
为了张力垫圈不致失落和便于更换,在芯轴2的上端装有弹
络筒时,依据上张力盘及张力垫圈的重量大小来控制纱线的张力。在保证筒子成形良好的前提下,纱线张力应尽量小,以免损伤纱线的弹性和强力。如果张力过大,会使
(1)特点:调整方便、适用于高速;但不能清除细节疵点、清纱板处易积尘屑、清除效率低、易刮毛纱线。
(2)电子清纱器
种类:光电式和电容式两种。
光电式电子清纱器的工作原理:由检测装置、转换与放大装置、鉴别系统、驱动装置组成。
电容式电子清纱器工作原理:与光电式相比,其检测装置不同。
