2.3不同运行时间废水的处理效果

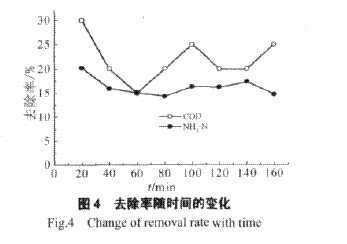

陶瓷膜直接处理废水过程中COD和NH3-N的去除率随时间的变化如图4所示。其中操作条件为跨膜压差0.275MPa，错流速度2.5m·s-1。由于陶瓷膜装置启动运行20min左右通量基本稳定，故装置从开始运行20min后取出水测量。由图4可知，装置对废水COD和NH3-N的去除率都在运行20min后达到最高，分别为30%和20%左右。之后随着装置运行时间的增长去除率略有下降。
废水原水为某印花废水处理装置生化处理二级出水，废水中含有大量的游离微生物，因而会产生凝胶物质包括溶解性微生物产物（SMP）和胞外多聚物（ECP）[6]。其中SMP主要为腐殖酸、富里酸、多糖、蛋白质和核酸等物质，其中不乏大分子有机物和胶体颗粒[7]；ECP主要由蛋白质和多糖组成，是污泥絮团的主要成分。两者都是产生COD的重要部分，且SMP易于与膜发生作用而被截留，因而在通量基本稳定时即陶瓷膜对废水中大部分颗粒物质截留后，污染物质的去除率达到最高。故选择陶瓷微滤膜装置处理废水的最优运行时间为20min，如无特别说明本文中对废水的处理试验都选取20min的处理时间。
2.4投加高岭土后的通量衰减

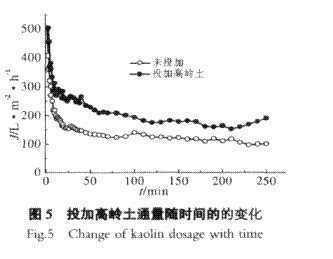

图5示出了在跨膜压差为0.275MPa，错流速度为2.5m·s-1的运行条件下，在废水原水中投加0.1g·L-1高岭土与未投加高岭土的通量随时间的变化。由图5可知，从装置开始运行投加高岭土与直接过滤的通量几乎相等，之后两者通量都迅速下降，20min后分别降到了250L·m-·2h-1和150L·m-·2h-1左右，装置运行250min后两者通量分别稳定在200L·m-2·h-1和100L·m-·2h-1左右。另外投加高岭土的废水的通量要明显大于直接过滤的废水通量，分析原因是投加在废水中的高岭土会在陶瓷膜表面形成一层动态膜，这层高岭土膜能有效地防止细小的颗粒进入陶瓷膜内部堵塞膜孔，从而增大了陶瓷膜过滤废水的通量。
2.5投加高岭土后COD的去除效果
投加不同量的高岭土COD的去除效果如图6所示，跨膜压差为0.275MPa，错流速度为2.5m·s-1。在所处理的废水中投加一定量的高岭土，随着装置的运行在陶瓷膜表面会形成一层动态膜，它不仅能在一定程度上解决传统膜处理方法中膜组件的污染问题，并且由于投加的高岭土会在膜材料表面形成动态膜从而使过滤孔径变小增强了截留能力[8]。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
