从实验结果可知：加入柔软剂C时．织物弹性较加入其它柔软剂都好．但加入柔软NC后．织物强力上升较少，而加入柔软ES后．弹性虽然也很好．但强力不但没有上升反而有所下降。当加入柔软剂聚乙烯乳液时，织物弹性尚可以，而强力上升最大，故选聚乙烯柔软剂较合适。加入柔软剂后，可以提高整理品的耐磨性。因为加入柔软剂后，织物断强、断延提高了．而不同柔软剂的整理效果也不一样。
从耐磨性试验来看．用聚乙烯乳液作柔软剂．耐曲磨性最好。

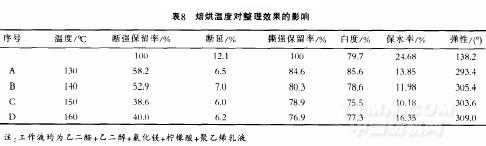

2，5焙烘温度的选择
.jpg)
实验结果与讨论
(1)织物的弹性：随着温度的升高．织物弹性升高，但温度升到140℃后，继续升温至150℃．弹性又有所下降，当温度超过160℃时．弹性又继续增大。
(2)织物断强和断延：在130℃、140℃、150℃焙烘过程中，断强随温度升高有明显下降．当在160℃焙烘时．断强又有所上升，断延变化不大。
(3)织物的白度：130℃焙烘时，白度最好．140℃焙烘时，白度次之，150℃、160℃时，白度值差不多。
(4)织物保水率：150。C焙烘时，保水率最低．而160℃焙烘时．保水率最高。
综上所述，温度选140℃较佳140℃焙烘时．弹性升高大，强力下降较小，保水率也较小．160℃焙烘时，虽然弹性升高最多，但强力下降太大了．而l30℃焙烘时，虽然强力下降最小．但弹性升高不多，故选140℃为最佳焙烘温度

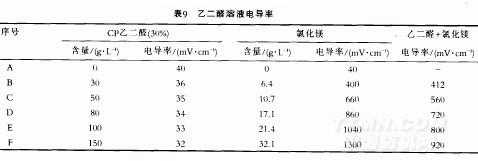

2，6乙二醛溶液电导率的测定
为了了解工作液的性质．以及乙二醛是否发生缩聚，加入氯化镁催化剂后是否发生络合．为了解上述种种情况．测定电度导率。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
