(6)电导率测定:国产DDS—llA电导率仪(上海第二分析仪器厂)。
(7)耐曲磨试验:Y522织物耐磨仪(常州第二纺织仪器厂)。
2实验结果与讨论

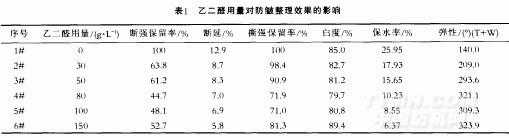

2.1乙二醛用量选择
实验结果分析(从2#N6#)
(1)织物的断强:随着乙二醛浓度增加而下降,达到一定浓度后.当乙二醛浓度继续升高时.则断强又有所上升。
(2)织物的断延:随着乙二醛浓度增加而下降,主要是由于交联数增加。
(3)织物的撕强:随着乙二醛浓度增加而下降.达到一定浓度后.当乙二醛用量继续上升时.撕强又有所上升。
(4)织物白度:白度变化规律如断强。
(5)织物保水率:随着乙二醛浓度上升而下降,随着乙二醛用量增加,交联数增多.棉纤维上的羟基因发生交联而被封闭.因而与水结合的羟基减少了.所以保水率下降。
(6)织物的弹性:随着乙二醛用量的增加.缓弹(T+W)不断上长,当乙二醛用量继续上升至80g/L时,缓弹开始下降,但当乙二醛浓度继续升高时,>100g/L,(T+w)又继续上升。分析其原因,当乙二醛浓度由低到高上升时.分子链间的交联不断缯加.弹性也就不断升高.当交联数达到获得最大回弹角所需的最少数量时.弹性值到达最大.交联数超过这个最小数量时.就对弹性没有贡献.使织物弹性开始下降,其原因可能是:乙二醛过量后,沉积在纤维表面.表面树脂过多.使弹性略有下降.但当乙二醛浓度很高时,因交联数大大增加.故弹性义会有所上升。
综上所述,3#(乙二醛为50g/L),弹性、强力、白度均较好,甜(乙二醛为80g/L),弹性虽较3#高,但其强力下降太多,而6#(乙二醛为150g/L).弹性虽最高.但在实际应用中,乙二醛用量太多,不经济.所以在3#和4#间选择较为适合,故选乙二醛用量为60g/L.
<<上一页[1][2][3][4][5][6][7]下一页>>
