在积极连续式卷取传动机构中，设置大减速比的减速装置是非常必要的。因为织机每转卷取的织物长度是纬密的倒数，这要求卷取辊的转速很慢才能满足织物要求，而卷取传动输入转速是比较高的，只有经减速装置减速后才能满足卷取辊对速度的要求。
(2)握持牵引机构：该机构主要由卷取辊和卷取压辊组成。卷取辊与压辊配合握持织物。卷取辊在传动机构的驱动下缓慢转动，压辊靠摩擦力的作用被卷取辊带着转动。对织物握持牵引力的大小和织物对卷取辊包角大小与卷取辊表层材料有关。ZA系列喷气织机有两种卷取辊可供选用，一种是表面包覆糙面橡皮的卷取辊，直径为166.4 mm，另外一种是表面喷涂不锈钢粉的卷取辊，直径为163 mm。包覆糙面橡皮和喷不锈钢粉的目的都是增加卷取辊的摩擦系数，使织物与卷取辊运动的线速度基本一致。卷取辊直径的大小也会对纬密产生影响，在其他条件不变的情况下，直径越大卷取的线速度就越大，纬密就越稀。
(3)纬密变换调节机构：在更改织物品种需变换纬密时，主要靠更换纬密变换齿轮。用此法变更纬密比较方便和经济。纬密变换齿轮有66种变换轮和3种标准变换轮，每一标准变换轮和变换齿轮为一组，对应一种机上纬密，故共有66×3=198种机上纬密。在确定纬密齿轮前，首先要了解机器上安装的卷取辊直径和减速齿轮箱的规格，然后根据公式P′w=PW(1-α)，用织物实际纬密Pw计算出机上纬密P′w，用P′w值查说明书中的纬密与齿轮对应关系表，选取对应的纬密齿轮件号，最后上机试织确定所选齿轮是否符合要求。
上式中的α为下机缩率，因为织物在织机上受到一定的张力，织物下机后张力减少，织物就会收缩，故实际纬密Pw大于机上纬密P′w，用α表明了两者的关系。α与织物用纱种类的性能、织物组织、上机张力和回潮率等许多因素有关，根据具体情况在l％～5％之间选取，是一个试验数据。
(4)卷绕成形机构：织好的织物在握持牵引机构的作用下引离织口后，在卷绕成形机构作用下按一定张力，规则地被卷绕在卷布辊上。卷绕成形机构由链轮、飞轮、链条、摩擦离合器、卷布辊及布辊夹持座等组成。卷布直径为100～600 mm。在卷布过程中，布辊直径逐渐增大，相同布面张力条件下对卷布辊产生的阻力矩也会增大，这就需要随着布辊直径增大而使驱动力矩增大，从而保证驱动力矩能有效驱动卷布辊工作。当布辊直径增大时，机构中的布辊探测板被推向机后，使摩擦离合器的正压力增加，从而使卷布辊的驱动力矩也随着布辊直径的增大而增大，当驱动力矩大于阻力矩时，布辊随飞轮同步转动；反之，离合器产生打滑现象，布辊的转速慢于飞轮，以此办法保证卷布张力基本恒定的工艺要求。
(5)手动操作机构：是在上经时或织物出现织疵时卷取机构手动卷取或倒转用的，结构简单。
(6)计长装置：机械式十进位计数器，带有定长自动停机功能。根据织物纬密、织机打纬次数，自动计算织物长度。
三、电子式卷取机构
电子式卷取机构可以与送经机构相结合，在微处理机控制下调整织口位置，以提高织物质量。
电子卷取机构的优点：
(1)织物纬密只需在计算机或控制装置键盘上直接设定，不需要更换纬密齿轮，纬密范围大，增强了织物的品种适应性。
(2)在织造过程中可按要求自动变换纬密。这是电子卷取机构最明显、最重要的特点，这一特征，使织机能够生产出变纬密的织物。

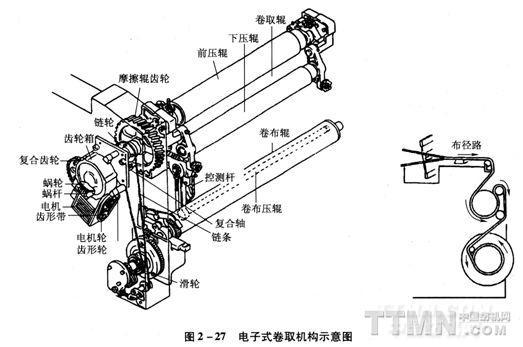

电子式卷取机构的类型有：步进电动机式、伺服电动机式和变频调速式三种。电子式卷取机构示意图见图2—27。
.jpg)
机构概要：
(1)卷取辊的传动路径：卷取电动机的转动一电动机带轮一齿形皮带和齿形带轮一卷取齿轮箱内蜗杆、蜗轮一复合齿轮、复合轴、卷取辊齿轮一卷取辊一卷取辊以一定速度转动保证了一定纬密。
(2)布的路径与机械卷取相同。
(3)卷布辊的驱动与机械卷取相同：卷取轴上的链轮转动一滚子链一飞轮一卷取张力装置齿轮一布辊的驱动
