2．4助剂对自制粘合剂应用性能的影响
2．4．1柔软剂的影响
为了提高涂料印花织物的实物水平，以及便于筛网印花能顺利地进行，在印花色浆中加入二羧酸酯或含有有机硅类的柔软剂，能使印花织物表面平滑、手感柔软。但同时也带来一些负面作用，即降低了胶膜的抗粘连性、使织物泛黄或易沾污。表4、表5和图3列出了所选柔软剂的效果和性能比较。由表5和图3可知，添加MagnasoftSRS及JS—RR柔软剂的胶膜吸水率较小，这可能是由于此两类属于亲油性的有机硅类柔软剂，从而使胶膜的耐水性提高；各种柔软剂处理后的布样手感的改善除MagnasoftSRS外都不明显，而且抗粘连性、水洗牢度和白度都有所下降。
通过侧链与其他有机基团形成独特的结构，有机基团朝外排列，Si一0链键能高达450kJ／mol、键长较长、键角较大，Si一0之间容易旋转，其链一般为螺旋结构，决定了聚硅氧烷具有优良的热稳定性、憎水性、润滑性及柔软性，用途广泛(如用作防水剂、柔软剂、脱模剂等)，在胶浆中引入聚硅氧烷，有助于提高胶浆的耐水性、柔软性及防粘性。
2．4．2．3有机氟化合物

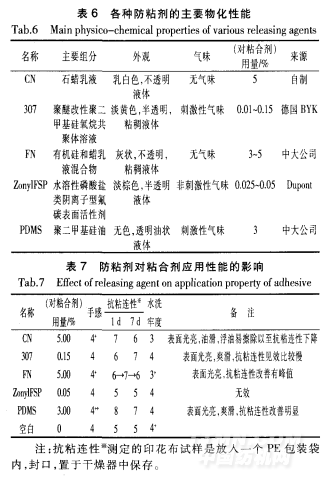

基于有机氟化合物结构的特殊性(含有C—F键，键能高、键长短且表面能很小)，赋予了有机氟化合物诸多独特的性能，如优异的热稳定性、耐化学药品性、憎水憎油性和不粘性等，因此，有机氟化合物应该是很好的防粘剂，当然，氟含量不同其不粘性也存在着一定的差异。全氟氟油是效果很好的防粘剂，但是供选择的品种较少，而且价格昂贵不适宜应用于胶浆的防粘改性。此外，有机氟乳液供选择的品种也不多，且有些熔融温度很高，在胶浆的热处理中未能熔融成膜，从而一直以颗粒状态存在于胶浆中充当填料，即使含氟量较高，其不粘性也得不到充分体现。表6、表7列出了所选防粘剂的效果与性能比较。
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
