ZW603放置两周不会变质.粘度也不变化混合糊料耐储存稳定性比海藻酸钠有所改善，海藻酸钠比例越大糊料越容易腐败变质。3：7~g合糊料放置一周后粘度基本不变.离心分离后不沉淀、不分层，可以满足实际生产的需要。
2.1.6曳丝性
曳丝性是指糊料垂直流动时成丝的能力，反映了糊料的粘弹性能.与其印花性能和印制效果有直接关系曳丝性的好坏与印花效果有很大关系.尤其是轮廓清晰度海藻酸钠曳丝性好，ZW603曳丝性很差.混合糊料随着海藻酸钠比例的加大曳丝性变好而3：7混合糊料的曳丝性很好.基本与海藻酸钠一样，这可能是由于两种糊料发生某种形式的键合。
2.1.7皮膜强度的测定
印花织物在烘干后到染料固色前这段时间的存放过程中.可能会出现干色糊由于布面相互摩擦而引起印花花纹处露底.以及在其他花位或未印花部位造成沾色等问题.这都与糊料形成的浆膜强度有关。
各种混合糊料的皮膜强度经测试后均达到4～5级以上符合要求
2.2印制效果测试

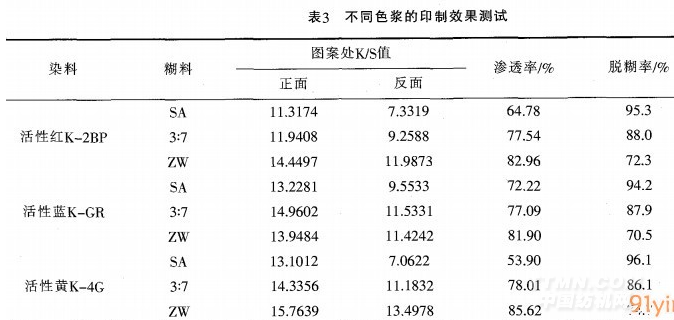

选用三种活性染料配制色浆.印花净洗后测试渗透性和脱糊率。目测评价轮廓清晰度.结果见表3
.png)
由表3可以看出.对于试验选用的三种染料.测试指标的变化趋势一致：ZW603的表面得色量和渗透性最高，3：7混合糊料次之.海藻酸钠最差。这是 由于聚丙烯酸分子中的负性基团比藻酸钠分子中的一COO一基团强得多，更有利于染料向纤维转移。渗透性好则主要是因为ZW603糊料的粘度最低。
海藻酸钠脱糊率最好，3：7混合糊料次之.ZW603最差。这是因为ZW603虽然不与染料反应.但是高分子链对纤维的较强吸附，加上难溶性丙烯酸多价盐的形成，使增稠剂较难从织物上洗净.导致手感较硬。3：7"7g合糊料脱糊率不及海藻酸钠.但~LZW603有了较大改善，试验的三种染料均达到85%以上，满足印花糊料的一般要求.可以通过加强水洗提高其脱糊率。
单独使用海藻酸钠的织物轮廓最清楚，粗细均匀：单独使用合成增稠剂的织物轮廓清晰度差，线条模糊.这是由于其很强的吸湿性导致汽蒸过程中吸收大量水分.造成渗化：3：7混合糊料与海藻酸钠轮廓清晰度相差不大。综上所述.复配比例为3：7的混合糊料得色量、
<<上一页[1][2][3][4][5][6][7][8]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
