SA/ZW603混合糊料的基本性质和实际印花效果

这是因为碳酸氢钠、防染盐S和染料都是电解质，聚丙烯酸类合成增稠剂在电解质的作用下.失去对水的增稠作用，导致粘度下降而海藻酸钠与聚丙烯酸类合成增稠剂的增稠机理不同.基本不受电解质的影响。

综上所述.3：7混合糊料耐电解质的性能比海藻酸钠稍差.但与ZW603相比有了很大改善。图1中色浆粘度的变化曲线也说明了这一点

2.1.3.4与尿素的相容性

尿素是活性染料印花常用的助溶剂、吸湿剂，除个别染料染深浓色时用量在10%左右外，一般尿素用量不超过6%，图6为各原糊与尿素的相容性。

由图6可以看出.三种糊料随着尿素的加入.粘度值略有升高后又降低，最终恢复至原粘度附近对尿素的稳定性好这是因为尿素是非电解质，不会引起合成增稠剂粘度的大幅度下降刚开始加入粘度升高是由于尿素的吸湿膨化功能所致.但吸湿膨化至一定程度，原糊料分子之间的作用力被削弱.导致粘度降低，但最终仍能 维持混合糊料的原粘度水平。

2.1.4混合糊的抱水性

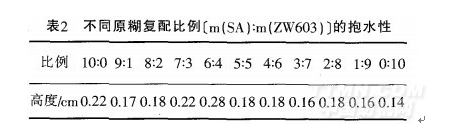

表2为各混合糊料的抱水性

由表2知，单独合成增稠剂zW603的抱水能力最强，海藻酸钠抱水性相对较差。随着ZW603比例的增大，抱水性增强。一般来说原糊的抱水性要求在0.10.2cm之间较为合适.各混合糊的抱水能力均符合此要求

2.1.5耐储存稳定性

单独海藻酸钠糊料25℃放置一周后粘度严重下降，两周后变质并产生异味失去增稠能力。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
