SA/ZW603混合糊料的基本性质和实际印花效果-纺织技术中心

SA/ZW603混合糊料的基本性质和实际印花效果

来源：印染在线　发布时间：2012年07月03日

2.1.2.2印花粘度指数（PVI值）

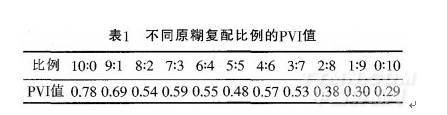

粘度计测得的数据显示所有的试验原糊均属假塑性流体.表1为各混合糊料的PVI值。

由表1可以看出.混合糊料随合成增稠剂ZW603比例的增加.PVI值变小.假塑性越明显。3：7混合糊料的PVI值为0.53.介于两者之间.有利于改善海藻酸钠印制精细花型效果不好的缺点：而且适合印花中占主要地位的平网、圆网和高数目圆网印花设备.因而扩大了使用范围

2.1.3化学品相容性

采取逐渐提高化学品浓度的方法.重点比较海藻酸钠、3：7混合糊料和合成增稠剂zw603三种原糊的化学品相容性

2.1.3.1与碳酸氢钠的相容性

活性染料印棉织物时，需在碱性条件下固色.碳酸氢钠是常用的碱剂.一般用量在1%～3%图3为各原糊与碳酸氢钠的相容性

2.1.3.2与防染盐S的相容性

防染盐S为弱氧化剂.它能防止活性染料在印花汽蒸时因受还原性物质的影响而导致的色变、色萎，一般用量在1%～2%图4为各原糊与防染盐S的相容性

2.1.3.3与染料的相容性

活性染料的用量根据染料本身性质及印花产品颜色深浅而定，一般在0.5%～10%。图5为各

原糊与活性红K一2BP的相容性。

观察图3、4、5可以看出.三种糊料粘度的变化趋势相似：海藻酸钠对碳酸氢钠、防染盐S和染料的稳定性很好，粘度基本不变其他两种原糊在三者作用下，粘度均下降，用量越多，粘度下降越大ZW603糊料粘度下降最大，3：7混合原糊粘度虽然也下降，但趋势比较缓和.下降后的最终粘度值仍比单独使用ZW603要高得多。
