全棉紧密纺大提花面料的染整加工-纺织技术中心

全棉紧密纺大提花面料的染整加工

来源：印染在线　发布时间：2012年07月03日

工艺处方/(g/L)

FINERESINPU-374 50

FINECATUX 8

柔软剂KW 10

工艺条件　一浸一轧→烘干(100℃×2min)

(2)轧光

轧光整理是通过机械压力和温度的共同作用,将织物表面压平、纱线压扁,以提高织物的表面光泽和光滑平整度。为保证轧光效果,采用正面两次轧光工艺。

工艺条件

轧辊温度/℃　　　　160

轧车压力/N　270

车速/(m/min)　30~35

(3)焙烘

大提花面料经轧光后应及时焙烘,以保证光泽效果。焙烘条件不宜过强,一般控制在160℃×2min。大提花面料经耐久光泽整理,其强力见表1。

表1　耐久光泽整理后大提花面料的强力

由表1可知,大提花面料经耐久光泽整理后,其强力较未经耐久光泽整理的有所下降,但其光泽度明显改善。经5次水洗后光泽保留率可达80%,同时还提高了面料的弹性和挺括性,使其具有洗可穿功能。

2.8　成品物理指标

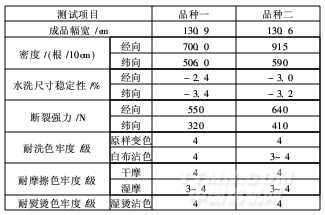

表2　成品物理指标

表2中,大提花面料经上述工艺染整加工后的各项物理指标。

3　结论

(1)高支高密紧密纺大提花面料采用二次烧毛工艺,以进一步去除练漂加工中产生的绒毛,使成品布面更加光洁滑爽。

(2)高支高密紧密纺大提花面料的前处理采用欧诺兰CO练漂一浴短流程工艺,较传统的前处理工艺减少一次汽蒸,有利于节能减排。

(3)高支高密紧密纺大提花面料的染色采用活性染料冷轧堆染色工艺,色光鲜艳,花型立体感强。

(4)采用耐久光泽树脂整理和轧光整理进一步提高大提花面料产品的光泽,经5次水洗后光泽保留率可达80%,且同时提高了产品的弹性和挺括性,且兼具洗可穿功能。
