尼龙三角丝纬编弹力织物的染整加工

匀染剂Sandogen CN/(g/L) 1. 0

有机释酸剂SandacidVS/(g/L) 1. 0

升温速率/(℃/min) 1. 0

保温时间/min 20

浴比1∶5

(3)深色处方与条件

Nylosan S型染料/% (owf) 2. 01~4. 00

(特深色>4)

柔软剂ImacolPAM/(g/L) 1. 0

匀染剂Sandogen CN/(g/L) 0. 5

有机释酸剂SandacidVS/(g/L) 2. 0

升温速率/(℃/min) 1. 5

保温时间/min 30(特深色40)

浴比1∶5

柔软剂的作用是降低织物与设备的摩擦因数,从而减少织物刮痕和折皱痕的产生。有机释酸剂随温度升高逐渐释放出酸,使染浴pH值从弱碱性缓慢滑移至酸性。

2. 3. 2　上染率与伸长率

尼龙三角丝弹力织物主要用于泳装与内衣,对回弹性与拉伸性的要求较高。

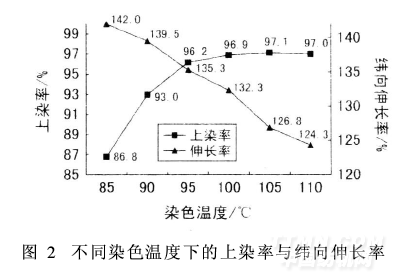

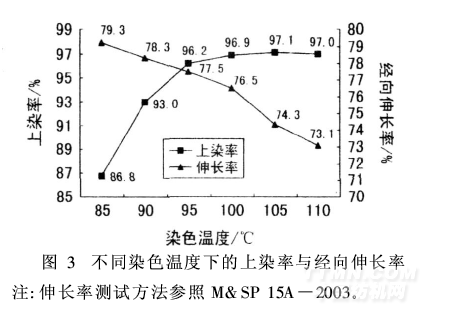

0. 5%Nylosan蓝NBLN分别在85, 90, 100, 105和110℃条件下染色20 min。通过测定染液吸光度计算上染率。拉力测试方法采用英国Marks& Spencer方法。尼龙三角丝弹力织物的上染率与经/纬向伸长率分别见图2和图3。

图2和图3中,随染色温度上升,上染率提高,经纬向拉力(Elongation值)降低,染料上染率在95℃左右基本平衡,染色温度超过100℃,拉力降低更明显。因此,确定染色温度为95℃。此外,若尼龙三角丝所受外力不均匀,纤维截面极易发生形变,导致布面刮痕。所以,风机马达频率和导布辊速率的设定要尽量柔和,织物在设备中行走一圈的时间以2. 5 min左右为宜。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
