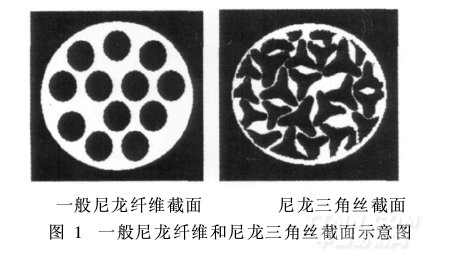

尼龙三角丝与一般尼龙纤维不同,其纤维截面为异形,织物具有良好的吸湿透湿性、保形回弹性、尺寸稳定性、滑爽手感和良好的光泽。近年来,尼龙三角丝弹力织物在欧美女性内衣市场占据较大份额。尼龙三角丝与一般尼龙纤维的截面如图1所示[1]。
.png)
1 尼龙三角丝性能[2]
(1)机械性能
尼龙三角丝由于易形成应力集中源,纤维强度较一般尼龙纤维低10% ~20%,耐摩擦性能差。尼龙三角丝的抱合力强,抗起球性好,大大减少了起毛和起球现象。一般尼龙纤维有蜡感,而尼龙三角丝增大了织物的摩擦因数,蜡感消失,有毛绒感,手感滑爽,同时也改善了悬垂性、折皱性及膨松性等。
(2)导电性
尼龙三角丝电导率低,生产过程中易因摩擦产生静电积聚。因此在高温定形过程中,必须进行喷雾给湿处理,减少静电积聚。
(3)光泽性
尼龙三角丝截面与蚕丝相似。其光泽的产生原理类似三棱镜,而三棱镜可将光分成单色。一根单纤维可看成一面棱镜,但此棱镜太小,且又是多个棱镜的集合体。入射光可被单纤维分成各色光,然后这些单色光又被分别反射,这与珍珠色的发色机理相似,在视觉上产生奥妙的光泽。如果尼龙三角丝染色时选择特定的中间色,通过分光、反射、干涉的综合效果,会产生更特殊的光泽,可弥补常规纤维光泽不自然的缺陷。
(4)染色性能
尼龙三角丝比表面积较一般尼龙纤维大,上染速率比一般尼龙纤维快。因此,染色时要严格控制染料的上染速率,防止染花。如前所述,尼龙三角丝对光线具有分光、反射和干涉等效果,因此,染料用量相同时,其得色较一般尼龙纤维浅。若需染得同样效果的颜色,其消耗的染料比一般尼龙纤维高10% ~20%。
2 尼龙三角丝弹力织物的染整加工
尼龙三角丝弹力织物可分为纬编和经编两种。其染整加工应结合结构和性能特点。
试验采用尼龙三角丝纬编织物,规格为40 d/12 ,f40 d/34 ,f氨纶为20~40 d,其中氨纶含量为18% ~30%。尼龙三角丝纬编织物的染整工艺流程如下:
坯布除油→高温预定形→染色→脱水→烘干→成品定形→检验→包装入仓
2.1 除油
尼龙三角丝弹力坯布含有织机油、尼龙丝油,以及氨纶所带的硅油,若清除不彻底,会导致横条、染色不匀和白点等质量问题。因此,在高温预定形前,需将这些油剂去除。
[1][2][3][4][5]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
