氨纶弹力色织物后整理工艺的探讨-纺织技术中心

氨纶弹力色织物后整理工艺的探讨

来源：印染在线　发布时间：2012年06月26日

3. 4　预缩工序

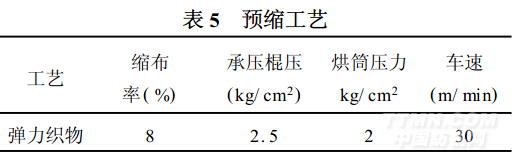

预缩工序有降低经向缩水和稳定纬向缩水的作用,对氨纶弹力织物来说呢毯烘燥是关键,能起初步定型的作用。呢毯烘燥温度宜高,同时呢毯张力需加大,工艺条件:经向缩布率8%,车速30m/ min, 呢毯烘燥温度120℃,最好使用进口橡毯,同时进布张力不宜过大。预缩工艺见表5。

3. 5　定形工序

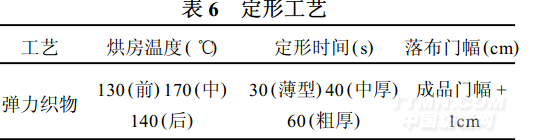

经试验由于氨纶在干热195℃中停留30 s,其弹性会受损,约降低9%左右,160℃时氨纶弹力的影响不大, 故定形温度宜控制在170～180℃,不能超过195℃。一般采用8仓热定型机定形,由于要考虑冷却后的少量收缩,落布门幅大于成品门幅。定形工艺见表6。

4　结论

4. 1　必须了解所使用的氨纶丝是何种型号,纺制时的牵伸倍数是多少。坯布幅宽和成布幅宽,经密、纬密设计要合理。

4. 2　氨纶弹力棉色织物后整理,烧毛退浆工序要充分考虑氨纶的耐碱性和损伤。拟采用冷轧堆工艺。

4. 3　后整理过程中,要采用低张力,少用碱,快定形的原则,严格按工艺要求稳定生产,产品质量及各项指标就可以达到要求。

精品推荐
