氨纶弹力色织物后整理工艺的探讨

2. 1　坯布幅宽的计算

一般按经验要求坯布幅宽与成品幅宽的差距不大于20%,其弹性收缩率在30%左右,则其成

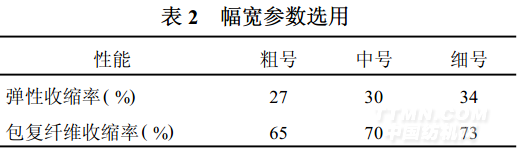

品纬向弹力伸长和缩水率效果较好。坯布幅宽是纬弹织物成品幅宽的一个重要基础因素。应根据成品幅宽及纬向弹性收缩率大小,按比例作相应调整,其计算公式为:坯布幅宽=成品幅宽×(l 十弹性收缩率)/ (l 一包复纤维收缩率) 。

2. 2　坯布经纬密的计算

由于纬向弹性收缩,坯布经密应适当小于成品经密,而纬密则应略大于成品纬密使织物在湿热处理中有一定的收缩余地,以保证成品具有预期的弹性伸长率和手感。同时又保证织物的内在质量,坯布经密可由下列公式求得:坯布经密=成品幅宽×成品经密/ 坯布幅宽坯布纬密=成品纬密+(1～2) 纬

    氨纶弹力色织物的后整理工艺

工艺流程:坯布→烧毛→退浆→半丝光→预缩→定形柔软整理3. 1　烧毛工序由于氨纶受热(高温)易收缩和熔融等特点,因此烧毛时火口温度宜高,通过火口速度要快,张力要低,使绒毛快速烧去,而又不影响氨纶。使用气体烧毛机,火焰温度1 300 ℃,车速110 m/min,蒸汽灭火。3. 2　退浆工序

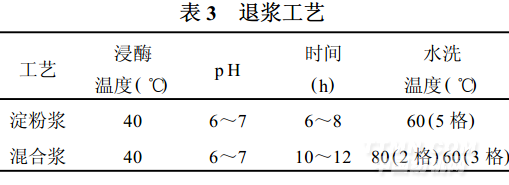

由于氨纶具有耐稀酸不耐热碱液和湿热处理时氨纶丝急剧收缩的特点,可采用短流程冷轧堆酶退浆,对淀粉浆工艺条件可参照棉织物工艺:浸酶温度40℃,pH 6～7。对混合浆在浸酶前先采用一格70℃热水洗,再浸酶打卷,有利于混合浆的溶胀,时间10～12h,打卷不宜太紧,防止打卷时由于卷边产生的压痕难去除和沾色。退浆工艺见表3。

3. 3　丝光工序

由于聚酯型(维林)氨纶不耐碱,一般对聚酯型(维林) 弹力织物不进行丝光处理,对聚醚型(莱卡) 弹力织物进行半丝光处理。工艺条件:碱浓160 g/ L,喷淋碱浓35～40 g/ L,水洗温度70℃,落布门幅为成布门幅,车速45m/ min,检查布面pH如带碱可用冰醋酸中和,确保布面中性,防止残碱对氨纶的伤害。丝光工艺见表4。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
